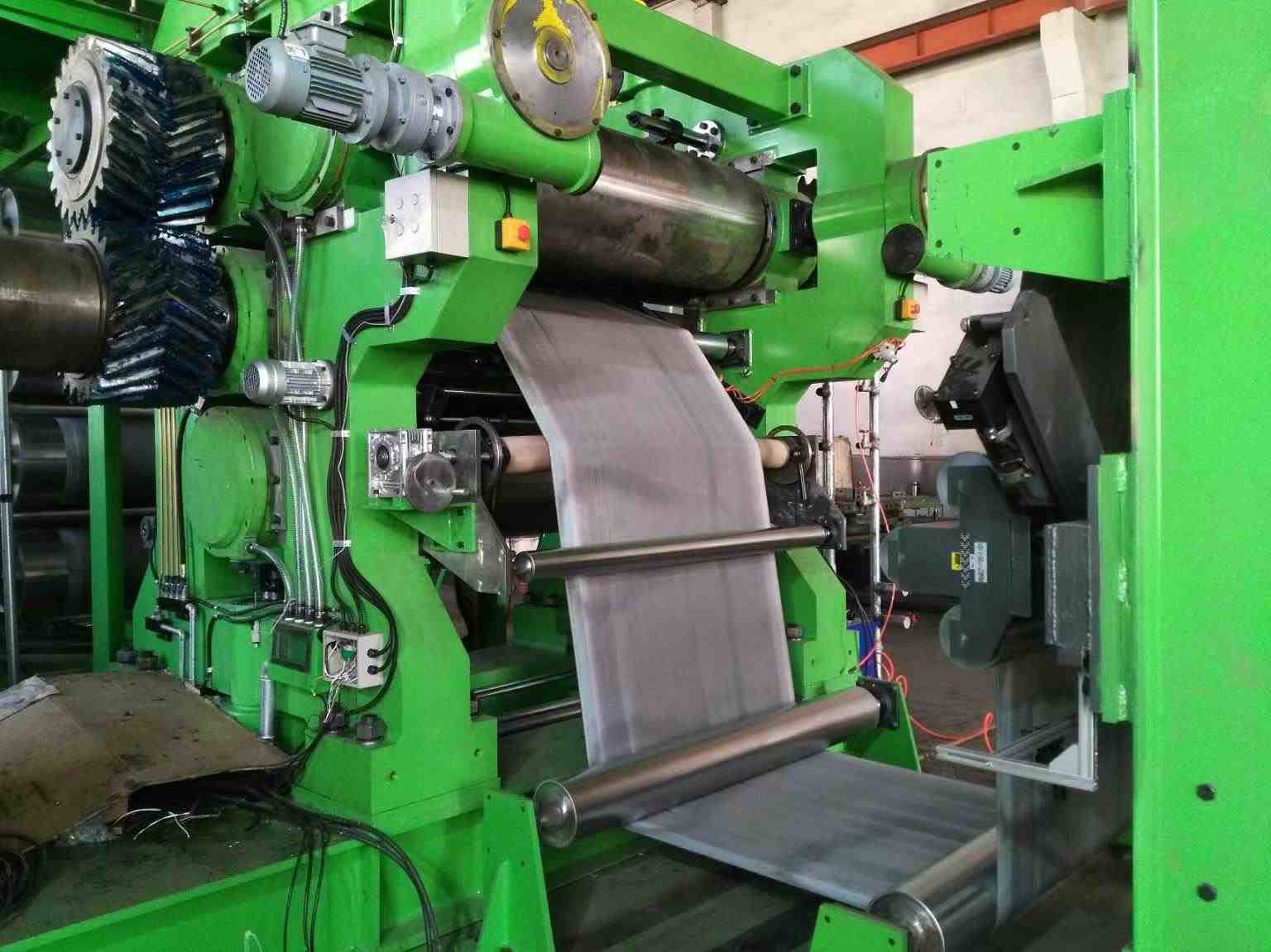

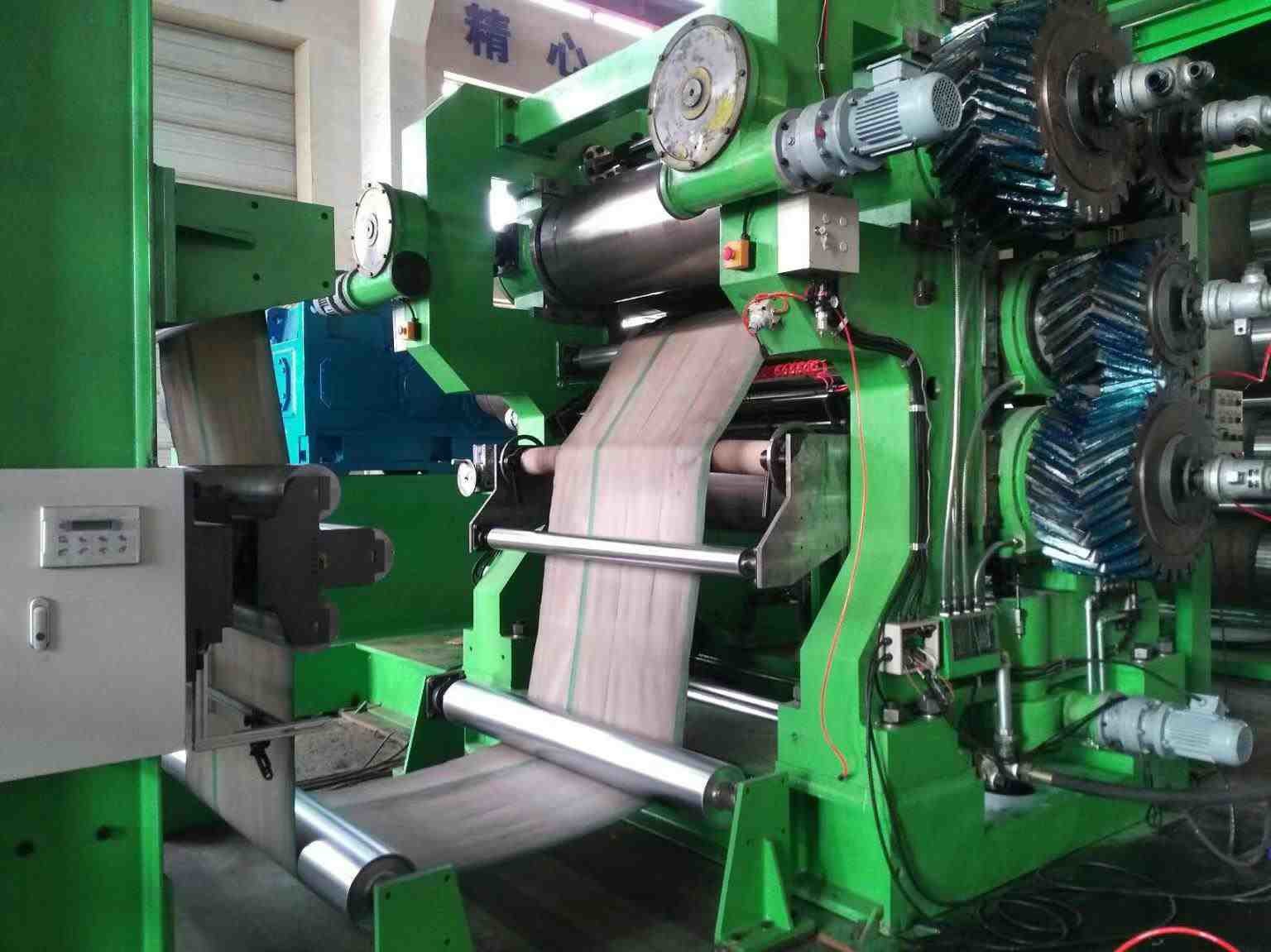

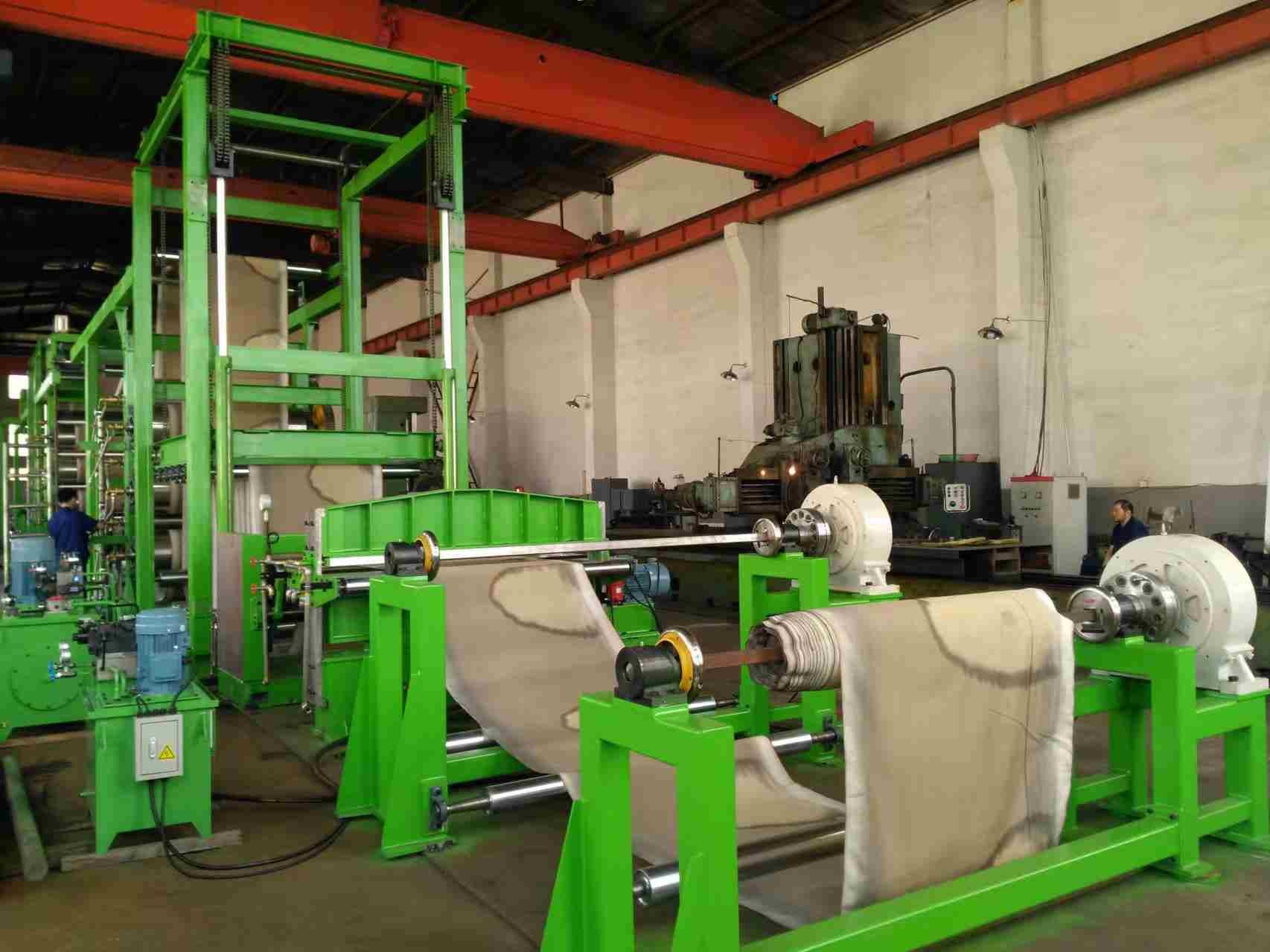

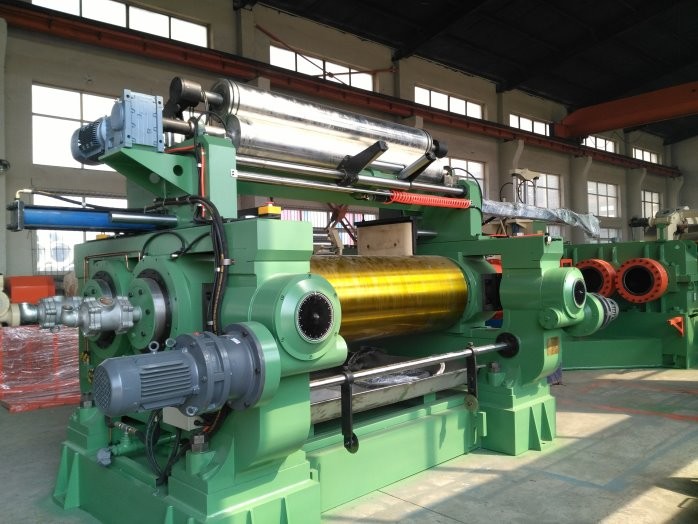

1600mm trois roulent la machine en caoutchouc de calendrier de petit pain de la machine 3 de calendrier

Réducteurs et composants électriques:

1. Composants moteurs et électriques équipés de "SIEMENS", "MITSUBSHI", "CHINT", etc.

2- Une marque célèbre de contrôle automatique PLC, sûr, sélectif, stable.

3. conservation de l'énergie, nous avons un brevet pour cela.

Exigences d'application et de fonctionnement de l'équipement

1.1Application principale:Cette machine est principalement utilisée pour le caoutchoucage continu à double face des rideaux, de la toile et d'autres tissus.

1.2 Exigences d'exploitation A. Environnement de conduite: altitude < 1000 m,

température: 5°C à 40°C, humidité relative maximale 95%

B. alimentation électrique: AC415V/50Hz, trois phases

C. Pression de l'eau de refroidissement: 0,2 à 0,4 MPa

Température de l'eau de refroidissement: < 25°C ± 3°C

2 Principaux paramètres techniques

Diamètre du rouleau 550 mm

Longueur de rouleau de travail 1600 mm

Vitesse linéaire moyenne de roulement de 4 à 32 m/min

Rapport de vitesse des rouleaux 1:1.5:1.5:1

Max. portée de coupe 10 mm

Épaisseur du produit calandré 0,3-6 mm

Largeur maximale du produit calandré 1400 mm

Moteur principal

Puissance 132/160kw

Vitesse 980 tours par minute

Type de réglage des tétons réglage motorisé

Pression de l'eau de refroidissement de 0,2 à 0,4 MPa

Dimensions globales ((L*W*H) 6270*2960*4100mm

Poids approximatif 22000 kg

3 Plage d'approvisionnement

Corps de la machine (plaque de lit et cadre) 1 jeu

4 ensembles de rouleaux et roulements

Dispositif de réglage de la tige 3 ensembles

Dispositif de guidage des stocks 1 ensemble

Système de lubrification 1 jeu

Système de transmission 1 ensemble

Système de réglage de la température de roulement des conduites 1 ensemble

Boulons de fondation 1 ensemble

Système de commande électrique 1 ensemble

4 Les éléments suivants préparés par l'utilisateur final

A. Tous les câbles à l'extérieur de la boîte d'opération et de la cabine de commande électrique.

B. Tous les tuyaux en dehors des joints rotatifs.

5 Fabrication et normes techniques

5.1 Cadre: fonte de haute résistance, traitée par recuit et entièrement transformée par usinage de précision, avec une forte rigidité et une bonne résistance aux vibrations.

5.2 Plaque de lit: plaque de lit soudée par rechute et traitement, avec une rigidité élevée et sans déformation.

5.3 Roulement et roulement

(1) Structure du rouleau: rouleau lisse creux, rouleaux perforés sont optionnels.

(2)Matériaux et fabrications: fabriqués à partir d'alliages de Ni, Cr et Mo par coulée centrifuge

(3) Dureté: HRC60 à 67

4) Profondeur de la couche de durcissement: 5 à 23 mm

(5)Roulement principal: roulement à rouleaux anti-frottement

(6)Soutien de roulement: coulée de pièces par processus de recuit, avec réservation de trou pour huile de lubrification.

(7)Le système de réglage de la température du rouleau est équipé de joints rotatifs de haute qualité et d'un tuyau en acier inoxydable.

5.4 Dispositif de réglage du bec

L'ajustement du nez est utilisé pour les rouleaux 1#, 2# et 4#, à la fois pour l'ajustement d'un seul côté et pour l'ajustement d'un seul côté.

des réglages multiples sont disponibles.

5.5 Guide des stocks

Le réglage de l'écart est effectué avec le type manuel.

5.6 Réducteur de vitesse

(1)Type: un moteur d'entrée et un moteur de sortie

(2)Lubrification: type bain à huile

(3)Accouplement d'entrée: accouplement flexible

5.7 Couplings à broches

L'accouplement de broche de tige est adopté pour connecter l'arbre de sortie et le rouleau du réducteur de vitesse, ce qui permet un fonctionnement fiable et en douceur pendant le travail, ainsi qu'une maintenance facile.

5.8 Système de lubrification

(1)Roulement: il y a un réservoir d'huile pour ce système, sur lequel est installé un régulateur de débit, un manomètre de température de l'huile, un refroidisseur, un filtre, etc.

(2)Pipées de lubrification à l'huile fine

5.9 Système de commande électrique

Système de contrôle complet et parfait répondant aux exigences de travail du calendrier, ce système est caractérisé par un fonctionnement simple et fiable.
