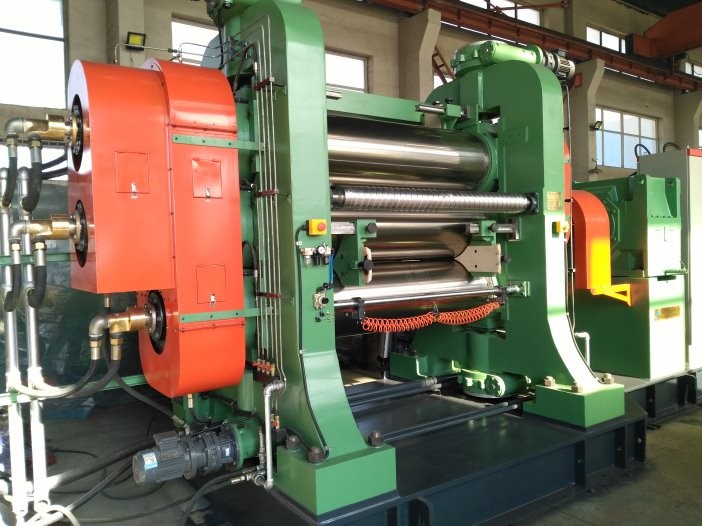

Phase en caoutchouc à C.A. 415V 50Hz 3 de machine de calendrier du diamètre 550mm

Composants de Motor&Electrical :

1. Composants de Motor&Electrical équipés de « SIEMENS » « MITSUBSHI » « CHINT », etc.

contrôle automatique de PLC de la marque 2.Famous, coffre-fort, Seliable, écurie.

3. des économies d'énergie, nous avons le brevet pour ceci.

Conditions d'application et d'opération d'équipement

1,1 application principale : Cette machine est principalement utilisée pour le rideau, toile et d'autres tissus doublent caoutchouter continu de côtés.

1,2 environnement courant des conditions A. d'opération : altitude<1000m,

la température : 5℃-40℃, humilité relative maximale 95%

B. alimentation d'énergie : AC415V/50Hz, triphasé

C. pression d'eau de refroidissement : 0.2-0.4Mpa

Température de l'eau de refroidissement : ﹤25℃±3℃

2 paramètres techniques principaux

Diamètre 550mm de petit pain

Longueur de fonctionnement de petit pain 1600mm

Vitesse linéaire 4-32m/min de petit pain moyen

Rapport de vitesse de 1:1.5 de petits pains : 1.5:1

Gamme maximale 10mm de point de contact

Épaisseur calandrée 0.3-6mm de produit

Le maximum a calandré la largeur 1400mm de produit

Moteur principal

Puissance 132/160kw

Vitesse 980RPM

Le point de contact ajustant le type a motorisé l'ajustement

Pression d'eau de refroidissement 0.2-0.4Mpa

Dimensions hors-tout (L*W*H) 6270*2960*4100mm

Approximativement poids 22000kg

Chaîne de 3 approvisionnements

Corps de machine (&frame de plaque de fondation) 1set

Petit pain &bearing 4sets

Dispositif de réglage 3sets de point de contact

Dispositif courant 1set de guide

Système de lubrification 1set

Système de transmission 1set

La température de petit pain ajustant le réseau de pipe-lines 1set

Boulons de base 1set

Système de contrôle électrique 1set

4 suivant des articles préparés par l'utilisateur

A. Tous les câbles en dehors de boîte d'opération et d'armoire de commande électrique.

B. Toutes les canalisations en dehors des joints tournants.

Fabrication 5 et normes techniques

5,1 cadre : fonte de haute résistance par le traitement de recuit et complètement traitement par l'intermédiaire de la précision usinant, avec la rigidité forte et la bonne capacité antivibrationne.

5,2 plaque de fondation : plaque de fondation soudée par le recuit et le traitement, avec une rigidité élevée et aucune déformation.

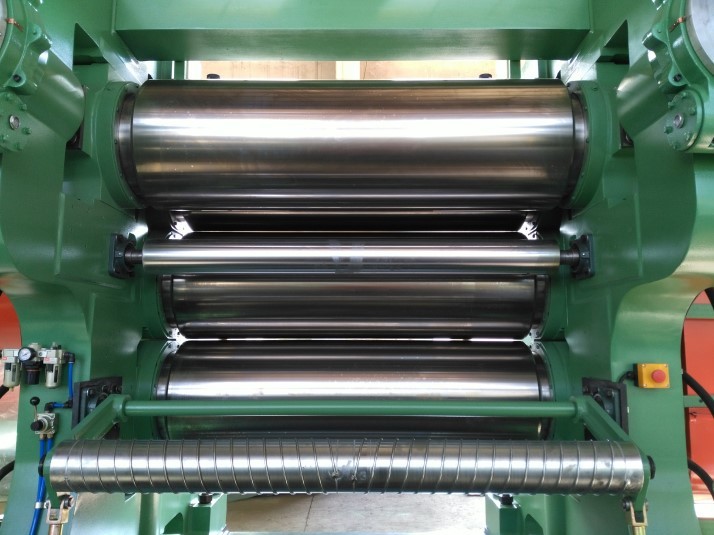

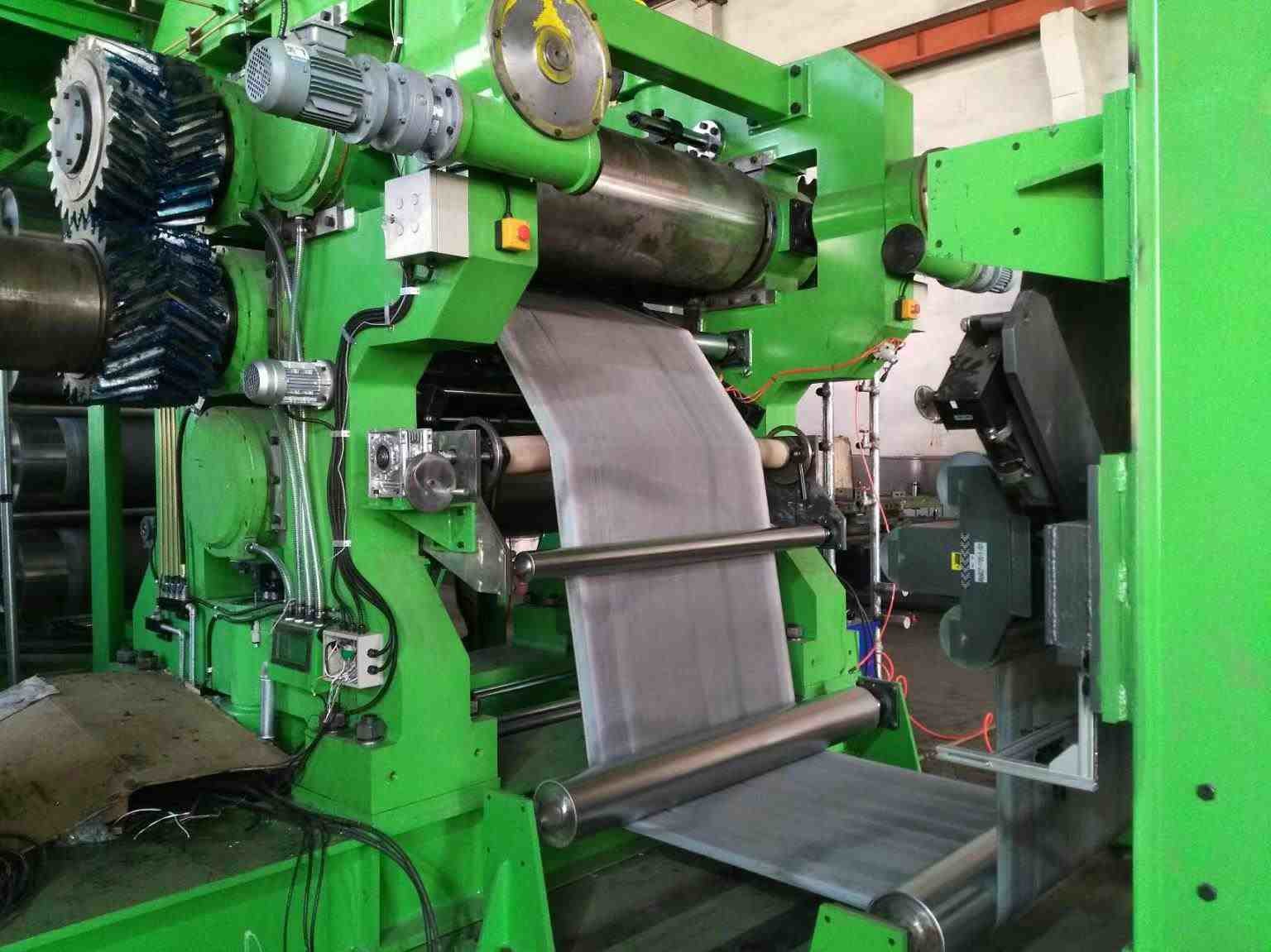

5,3 petit pain et rapport

(1) structure de petit pain : le petit pain doux creux, les petits pains forés sont facultatif.

matériel et fabrications (de 2) : fait de l'alliage de Ni, de Cr et de MOIS par la coulée par centrifugation

dureté (de 3) : HRC60-67

(4) profondeurs de durcir la couche : 5-23mm

(5) incidence principale : roulement à rouleaux antifriction

(6) support de roulement : les parties de moulage par le processus de recuit, avec le trou d'huile de lubrification ont réservé.

(les 7) températures de petit pain ajustant le système adoptent avec les joints tournants de haute qualité et le tuyau d'acier inoxydable.

5,4 dispositif de réglage de point de contact

L'ajustement de point de contact est employé pour le petit pain 1#, 2# et 4#, ajustement latéral simple et

l'ajustement multiple du côté double sont disponible.

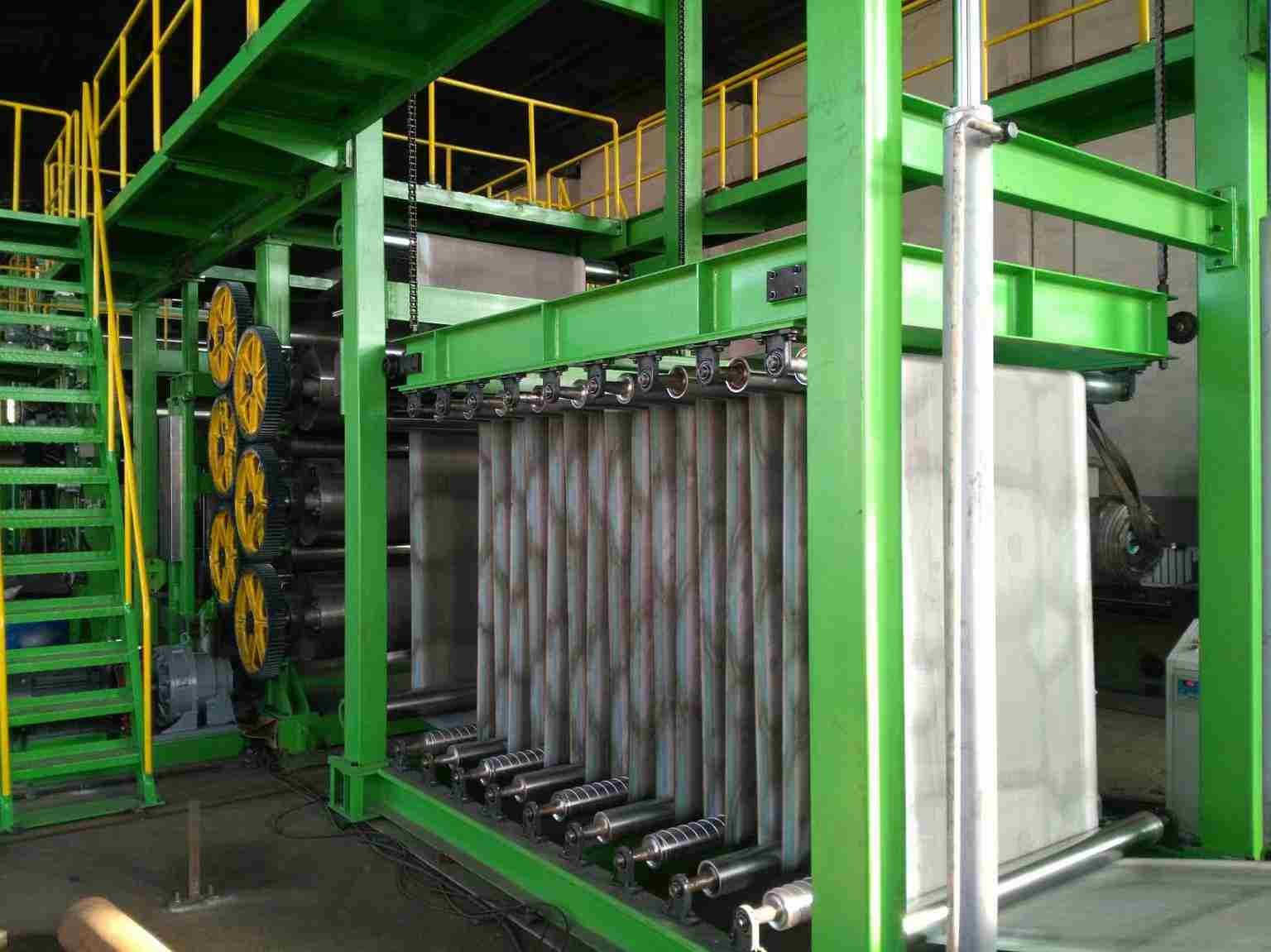

5,5 guide courant

L'ajustement de dégagement est adopté avec le type manuel.

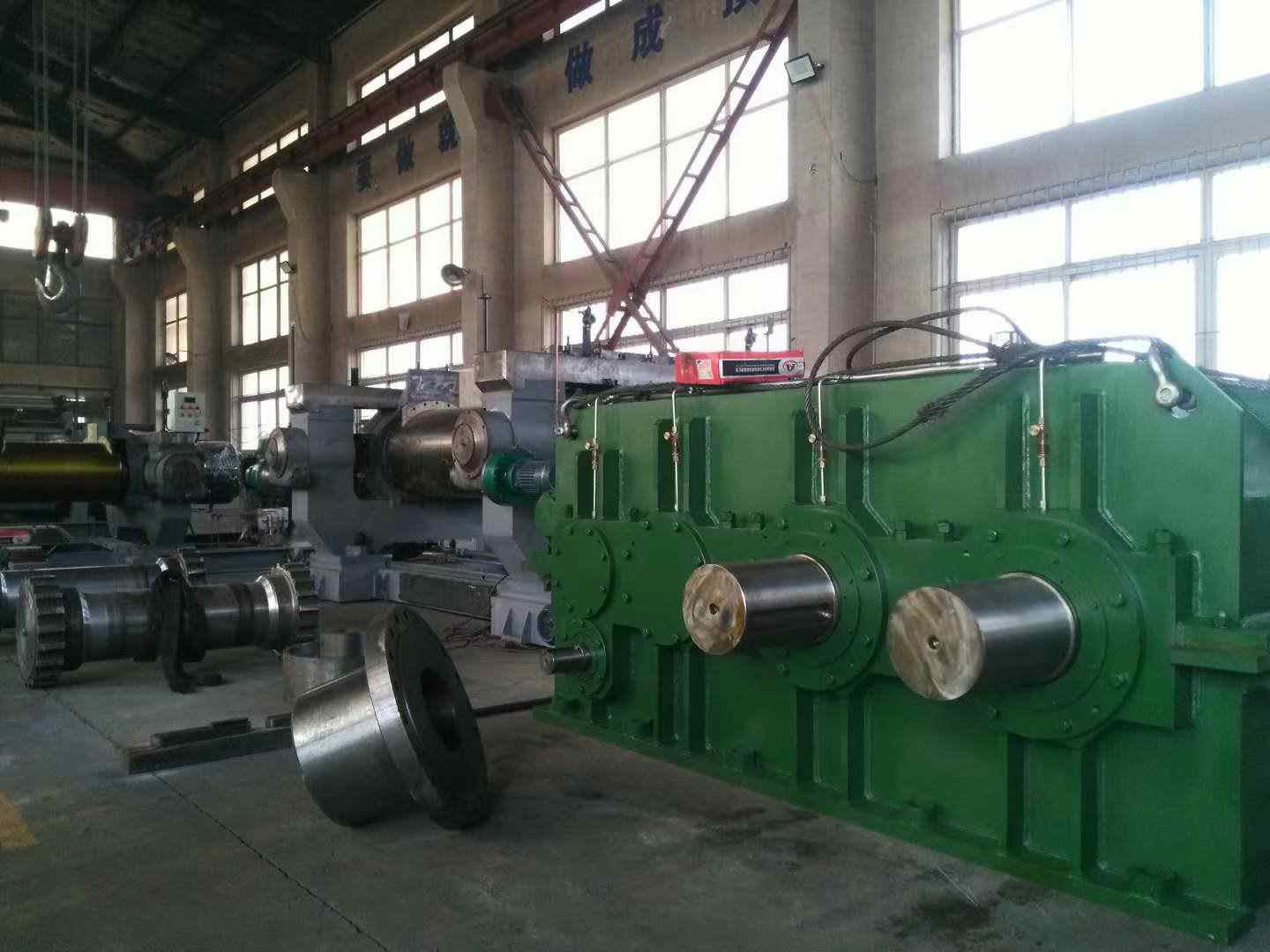

5,6 ralentisseur

(1) type : une entrée de moteur et axe à sortie unique

lubrification (de 2) : type de bain d'huile

accouplement d'entrée (de 3) : accouplement flexible

5,7 couplin de goupille de Rod

L'accouplement de goupille de Rod est adopté pour relier l'axe et le petit pain de sortie de ralentisseur, qui fait un fonctionnement fiable et bon tout en travaillant, aussi bien qu'un entretien facile.

5,8 système de lubrification

(1) rapport : il y a un réservoir de stockage de pétrole pour ce système, sur quel ensemble avec l'ajustement de capacité d'écoulement, la mesure de la température d'huile, le refroidisseur, le filtre et etc.

(2) canalisations minces de lubrification d'huile

5,9 système de contrôle électrique

Le système de contrôle complet et parfait répond à des exigences de fonctionnement de calendrier, ce système est comporter de l'opération simple et du fonctionnement fiable.
