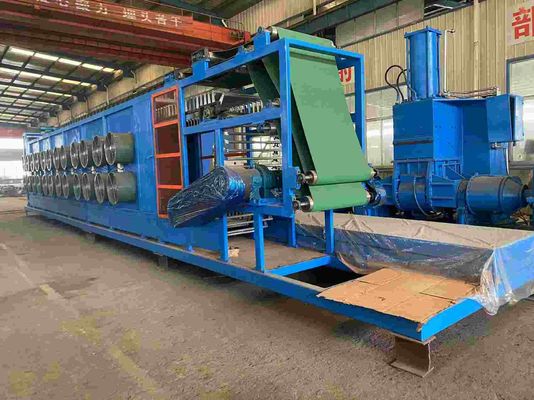

18KW-34KW Machine de refroidissement en caoutchouc à commande électrique refroidisseur en caoutchouc à commande électrique

Machine de refroidissement en caoutchouc par lots ligne de refroidisseur par lots

Machine de refroidissement par lots pour la fabrication de tubes en caoutchouc

En tant qu'auxiliaire en aval du mélangeur interne, il est principalement utilisé pour le revêtement avec un agent de libération, le refroidissement, le séchage, le travail avec le mélangeur interne, la tôle d'extrusion, le broyeur à mélange ouvert, etc.
1L'opération de revêtement avec agent de libération, le refroidissement, le séchage et l'empilement des emballages sont effectués dans une machine à signaux et réalisent une production continue à haute efficacité.
2La partie de refroidissement est équipée de ventilateurs à faible puissance, à faible bruit et à haute pression de vent.
3L'utilisation du PLC et de la régulation de vitesse par régulation de fréquence facilite le contrôle de l'ensemble du processus.
4Il y a des types de plancher, de type surélevage, de type suspendu, de type filet plat, etc. à choisir selon les exigences du client.

1Conditions de travail
1.1 Utilisation de l'équipement: le film est pressé, trempé, refroidi et séché, puis placé (manuellement) pour le processus suivant.

1.2 Environnement d'utilisation du matériel: altitude < 1000 m, température maximale de 40 °C, température minimale de 5 °C; humidité relative jusqu'à 95%.
1.3 alimentation électrique: AC380/AC220, 50 Hz;

1.4 Eau de refroidissement: température de l'eau 25±5°C; pression de l'eau 0,3-0,4 MPa; consommation: 6 m3/h.

1.5 Air comprimé: pression: 0,5 à 0,8 MPa, consommation: 0,3 m3/min

2. Vue d'ensemble de la structure principale

1) Dispositif d'accès:
Il est utilisé pour ramasser le film pressé à partir de la presse à comprimés.la vitesse du pick-up peut être réglée manuellement, qui peut être assortie à la vitesse de la presse à comprimés et du dispositif de levage arrière.
2) Appareil de pression:
Équipé d'un triplet, d'une soupape et d'un cylindre de pressage, le cylindre est commandé par une soupape magnétique pour actionner le rouleau régulateur de pression,de sorte que les films discontinues sont pressés ensemble, afin que les films puissent être produits en continu.

3) Dispositif de trempage: Fonction: Tremper le film transporté par le dispositif récepteur et transporter l'agent de libération.

équipé d'un réservoir d'agent isolant, équipé d'un système de refroidissement et connecté à la source d'eau de refroidissement,le liquide isolant peut être refroidi en continu pour contrôler la température du liquide isolant.
4) Appareil de fixation et de levage:

Le dispositif monte et transporte le film recouvert de liquide isolant vers la section refroidie par air, et le dispositif de montée est soulevé à un certain angle par rapport au sol horizontal;

Il y a un réservoir de collecte d'eau sous le dispositif d'escalade, qui peut drainer l'excès d'agent de libération du film dans le réservoir d'isolation.

La ceinture de support est équipée d'une fonction d'inversion pour éviter que la colle ne soit bloquée à l'entrée de la colle, et le film peut être inversé et remis dans le réservoir d'agent isolant,qui est pratique pour gérer des situations inattendues et réduire les temps d'arrêt et de maintenance.

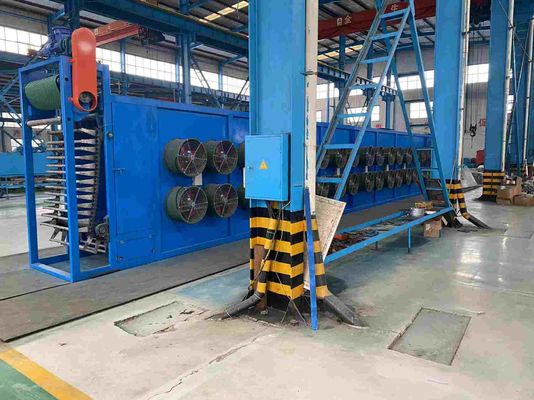

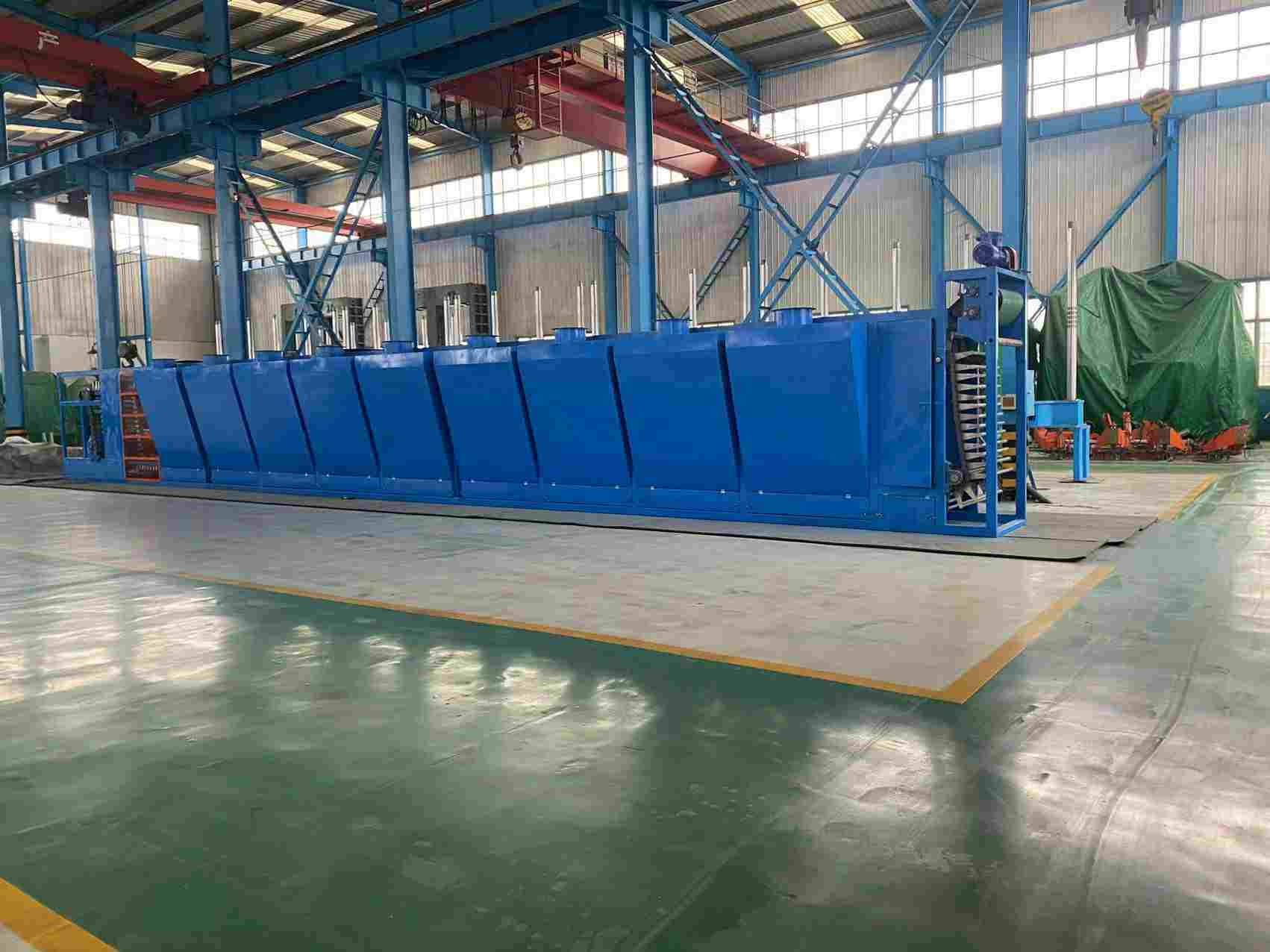

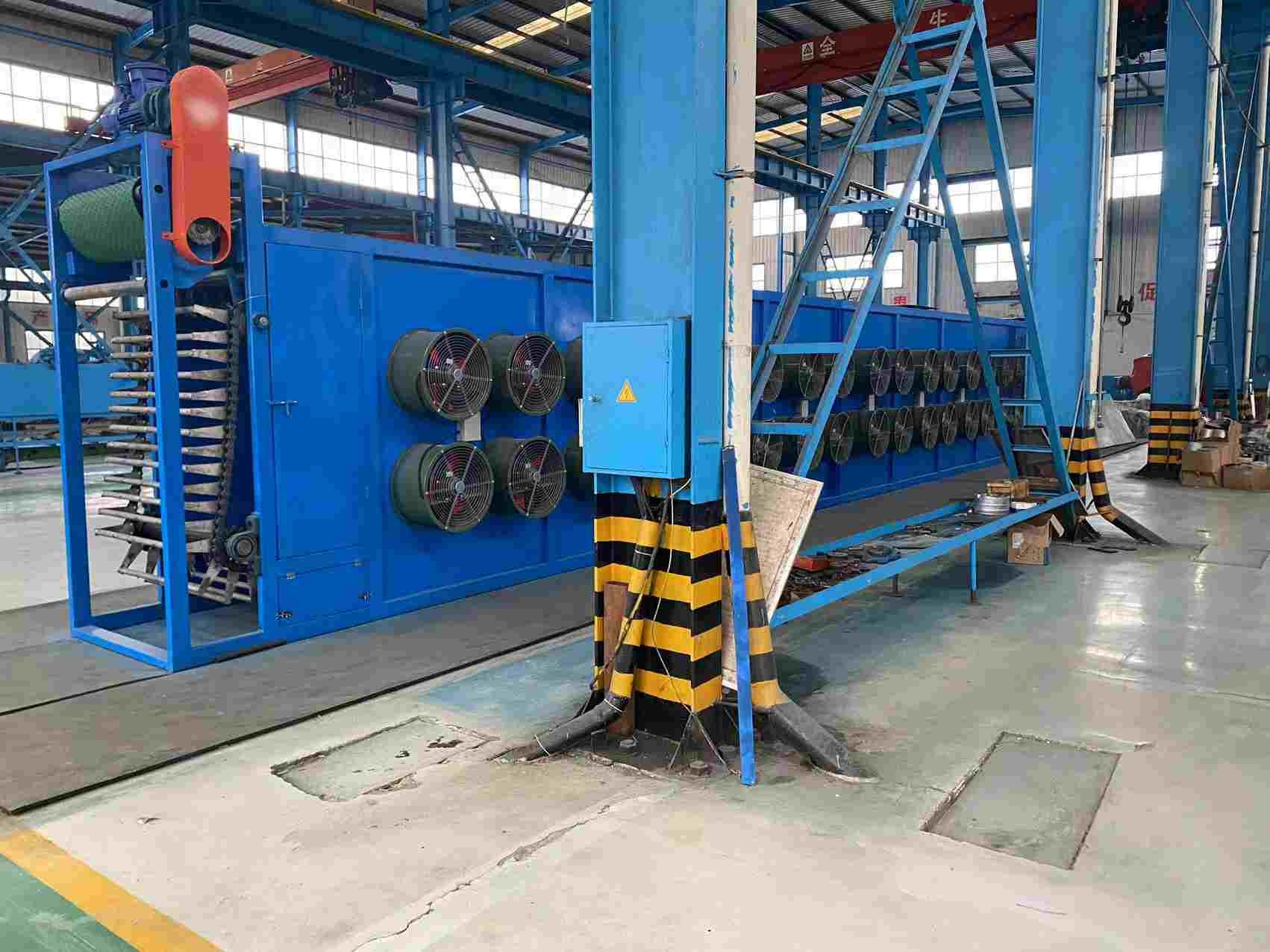

5) Appareil de refroidissement par air:

Composition: Il est constitué d'un support, d'un ventilateur de refroidissement, d'une tige suspendue et d'un dispositif de transport de tige suspendue, d'un déflecteur de vent, etc.

La tige suspendue adopte la structure soudée d'un tuyau d'acier, et la broche est installée sur la tige suspendue.et l' épingle est fixée sur la tige suspendue pour empêcher le film de glisser sur la tige suspendue sous le vent fort soufflant.

INTRODUCTION à l'entreprise

Qingdao SHENGHUALONG RUBBER MACHINERY a été créée en 1967, emploie plus de cinq cents personnes,
fabrication de machines à caoutchouc et de machines à stratifier.
En tant que fabricant de machines en caoutchouc, Hangsen possède plus de 50000 mètres carrés de terrain, avec un actif total de plus de 100 millions de dollars, plus de 500 employés et 60 ingénieurs mécaniciens,

La société est l'une des plus grandes entreprises privées spécialisées dans la production professionnelle de machines à caoutchouc.
Nous avons une fraiseuse de type portique de 8 mètres,
TK6913B Machine de forage et de fraisage CNC
TPX6213 Forage au sol
TPX6113 fraiseuse et perceuse
Centres d'usinage verticaux
Le tour CNC CY-K630
2.5 Tours verticaux à mètres et autres grands équipements de traitement avancés
Nous produisons principalement les machines suivantes.
Équipement de pneus radiaux
XK-660 Moulin à mélange ouvert de caoutchouc
machine de vulcanisation à double moule de 42 à 65,5 pouces
Machine de vulcanisation à moule unique de 75 à 105 pouces
Série de mélangeurs internes, série de broyeurs à mélanger du caoutchouc, série d'extrusion et de filtre
Machine de vulcanisation de plaques de tubes, de clapet, de tubes intérieurs
Ligne de recyclage des déchets de pneus
La ligne de récupération des feuilles de caoutchouc et ainsi de suite,
Nous pouvons également concevoir et fabriquer pour diverses machines et équipements en caoutchouc non standard selon les exigences des clients.
Notre société suit toujours le concept de marché de la demande du marché d'abord, le client d'abord.
Jusqu'à présent, nous avons exporté vers plus de 40 pays, jouissant d'une bonne réputation sur le marché mondial.
