18KW-34KW lot hors machine de refroidissement en caoutchouc électrique

Ligne de refroidissement par lots pour machine de refroidissement en caoutchouc

Machine de refroidissement par lots pour la fabrication de tubes en caoutchouc

1. Conditions de travail
1.1 Utilisation de l'équipement : Le film est pressé, trempé, refroidi et séché, puis placé (manuellement) pour le processus suivant.

1.2 Environnement d'utilisation de l'équipement : altitude <1000 m, la température la plus élevée est de 40 ℃, la température la plus basse est de 5 ℃ ;l'humidité relative est jusqu'à 95%.
1.3 Alimentation : AC380/AC220, 50 Hz ;

1.4 Eau de refroidissement : température de l'eau 25±5℃ ;pression d'eau 0.3-0.4MPa;consommation : 6m³/h.

1.5 Air comprimé : pression : 0.5～0.8MPa, consommation : 0.3m³/min

2. Aperçu de la structure principale

1 )Dispositif d'accès :
Il est utilisé pour ramasser le film extrait de la presse à comprimés.Le levage et l'abaissement du châssis de ramassage pivotant sont contrôlés par le vérin pneumatique, ce qui est pratique pour le fonctionnement.la vitesse du ramasseur peut être réglée manuellement, qui peut être adaptée à la vitesse de la presse à comprimés et du dispositif de levage arrière.
2 )Appuyant sur le dispositif :
Equipé d'un triplet, d'une vanne et d'un cylindre presseur, le cylindre est commandé par une électrovanne pour piloter l'action du galet presseur régulateur, afin que les films discontinus soient pressés ensemble, afin que les films puissent être produits en continu.

3 )Dispositif de trempage : Fonction : Faire tremper le film transporté par le dispositif de réception et transporter l'agent de démoulage.

Équipé d'un réservoir d'agent d'isolation, équipé d'un système de refroidissement et connecté à la source d'eau de refroidissement, le liquide d'isolation peut être refroidi en continu pour contrôler la température du liquide d'isolation.

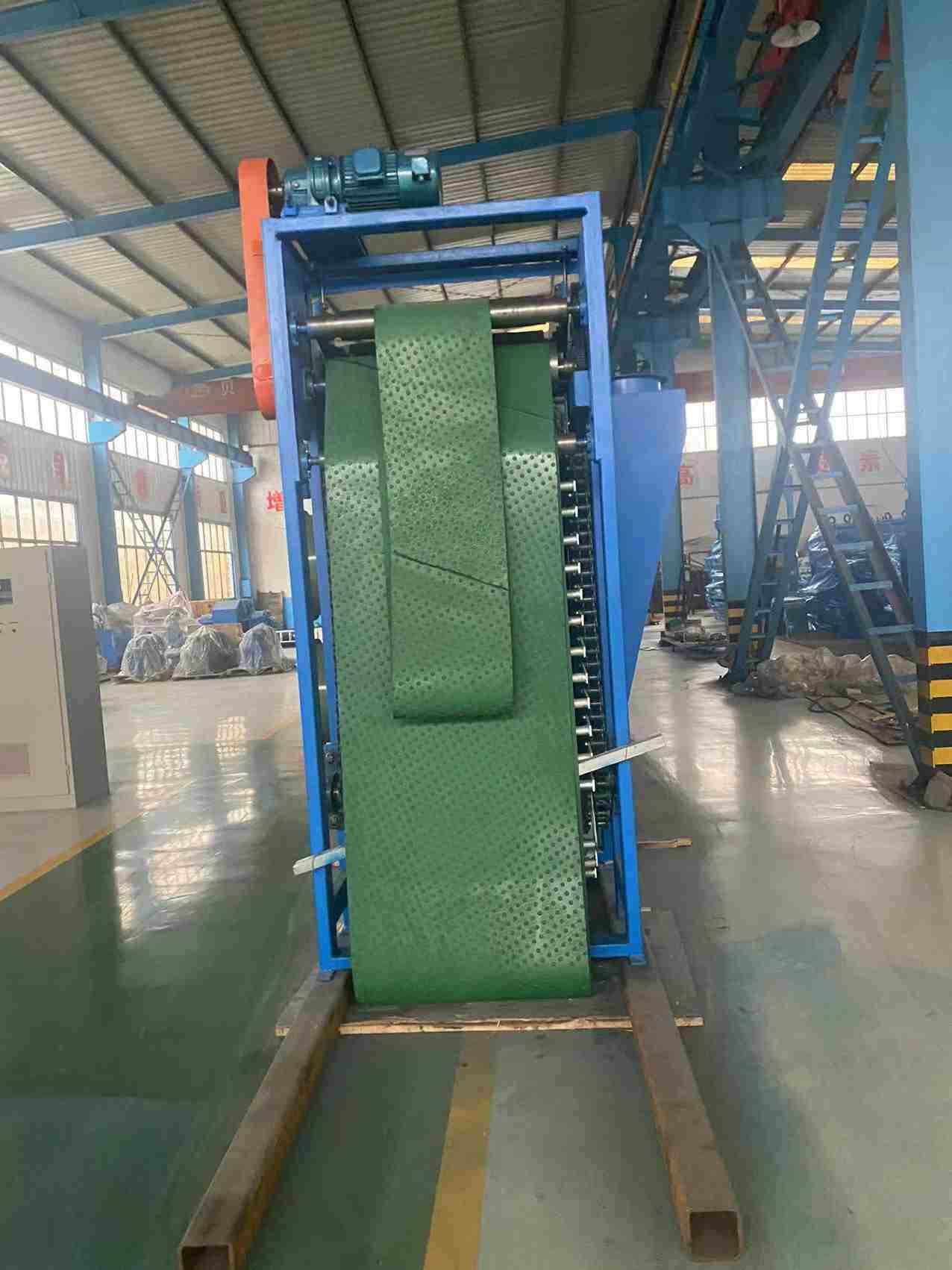

4 )Dispositif de serrage et de levage :

Le dispositif monte et transporte le film recouvert de liquide d'isolation vers la section refroidie par air, et le dispositif de montée est soulevé à un certain angle avec le sol horizontal ;

Il y a un réservoir de collecte d'eau sous le dispositif d'escalade, qui peut drainer l'excès d'agent de démoulage du film vers le réservoir d'isolation.

La courroie de support a une fonction d'inversion de jogging pour empêcher la colle d'être bloquée à l'entrée de la colle, et le film peut être inversé et renvoyé dans le réservoir d'agent d'isolation, ce qui est pratique pour gérer les situations inattendues et réduire les temps d'arrêt et de maintenance.

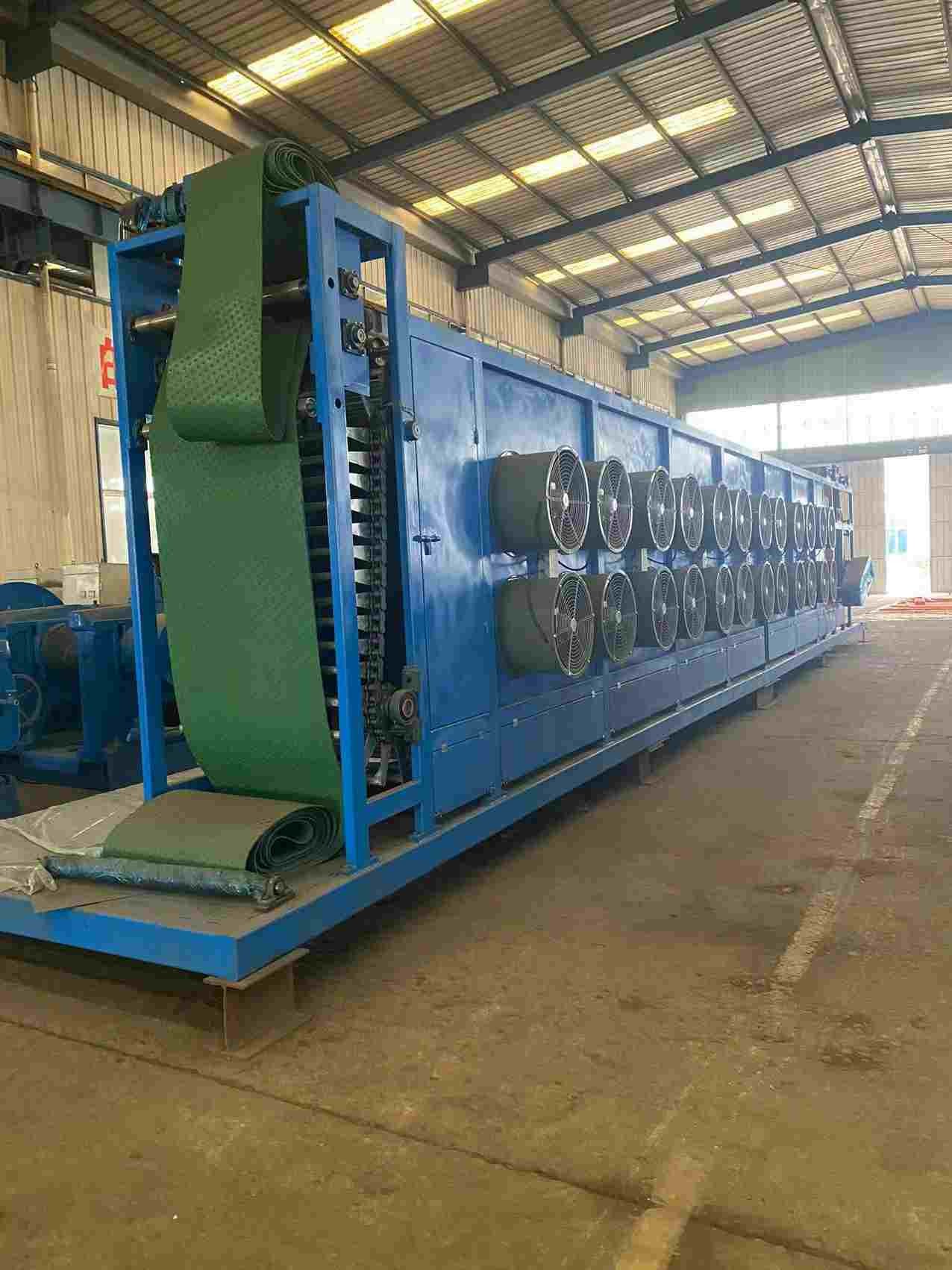

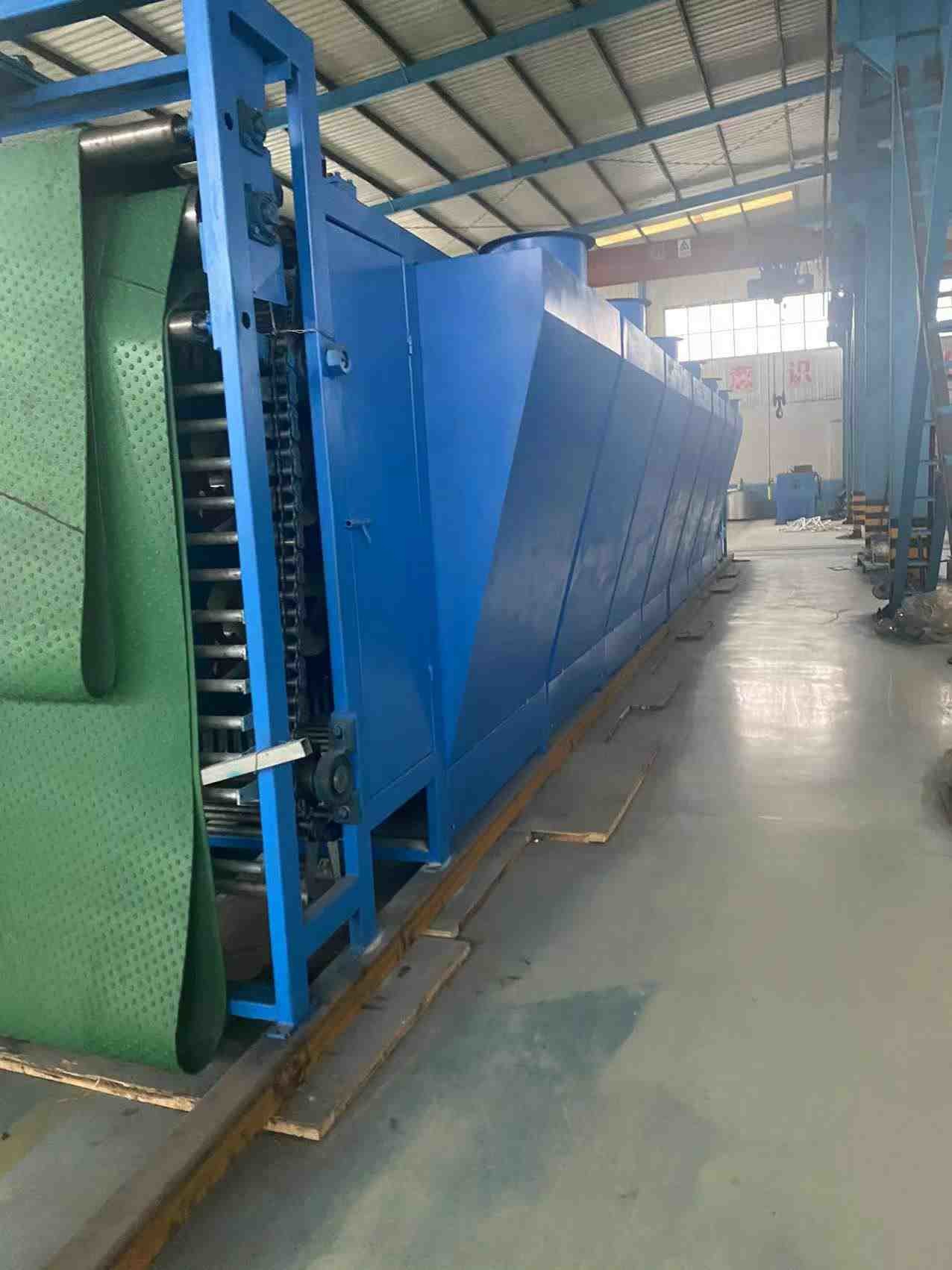

5 )Dispositif de refroidissement par air :

Composition : Il se compose d'un rack, d'un ventilateur de refroidissement, d'une tige de suspension et d'un dispositif de transport de tige de suspension, d'un déflecteur de vent, etc.

La tige de suspension adopte la structure soudée du tuyau en acier et la goupille est installée sur la tige de suspension.Le film est pressé par le dispositif de rouleau de pression dans la section de refroidissement par air, et la goupille est fixée sur la tige de suspension pour empêcher le film de glisser de la tige de suspension sous le vent fort soufflant.

PRÉSENTATION DE L'ENTREPRISE

QINGDAO SHENGHUALONG RUBBER MACHINERY a été créée en 1967, compte plus de cinq cents employés,
fabrication pour machine à caoutchouc et machine à plastifier.
En tant que fabricant de machines à caoutchouc, Hangsen possède un terrain de plus de 50000 mètres carrés, avec un actif total de plus de 100 millions de dollars, plus de 500 employés et 60 ingénieurs en mécanique,

La société est l'une des plus grandes entreprises privées engagées dans la production de machines à caoutchouc professionnelles.
Nous fraiseuse de type portique de 8 mètres,
Aléseuse et fraiseuse CNC TK6913B
Alésage au sol TPX6213
Fraiseuse et aléseuse TPX6113
Centre d'usinage vertical
Tour CNC CY-K630
Tour vertical de 2,5 mètres et autres grands équipements de traitement avancés
Nous produisons principalement les machines suivantes.
Équipement de pneus radiaux
XK-660 Moulin à mélange ouvert en caoutchouc
Machine de vulcanisation à double moule de 42 à 65,5 pouces
Machine de vulcanisation à moule unique de 75 à 105 pouces
Série de mélangeurs internes, série de mélangeurs de caoutchouc, séries d'extrusion et de filtres
Tube de pneu, rabat, machine de vulcanisation de plaque de chambre à air
Ligne de recyclage des pneus usagés
Ligne de feuille de récupération en caoutchouc et ainsi de suite,
Nous pouvons également concevoir et fabriquer pour diverses machines et équipements en caoutchouc non standard selon les exigences des clients.
Notre société suit toujours le concept de marché de "la demande du marché d'abord, le client d'abord.
Jusqu'à présent, nous avons exporté dans plus de 40 pays, jouissons d'une bonne réputation sur le marché mondial.
