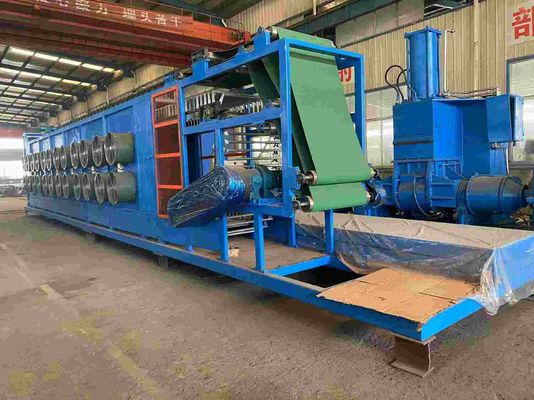

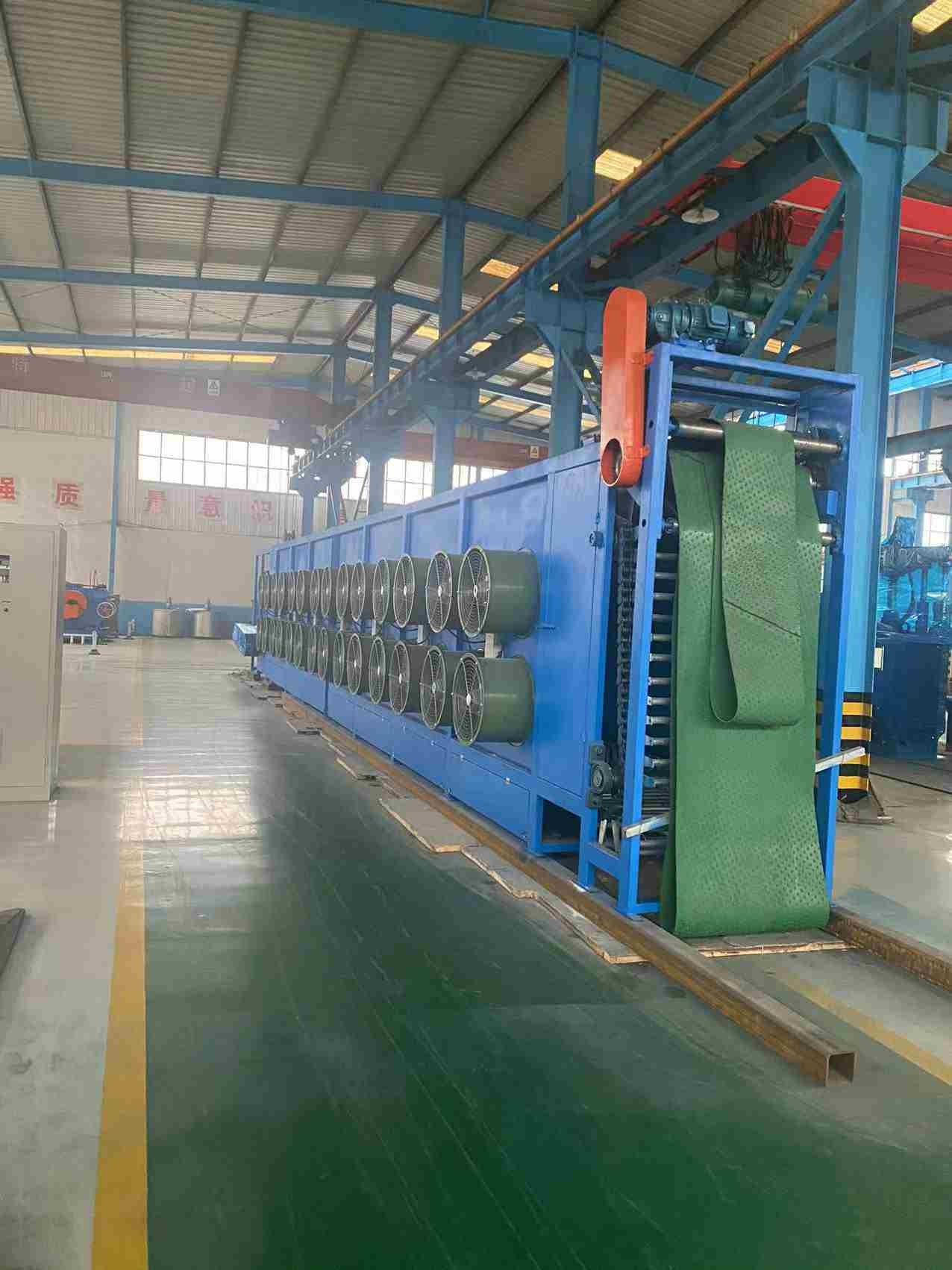

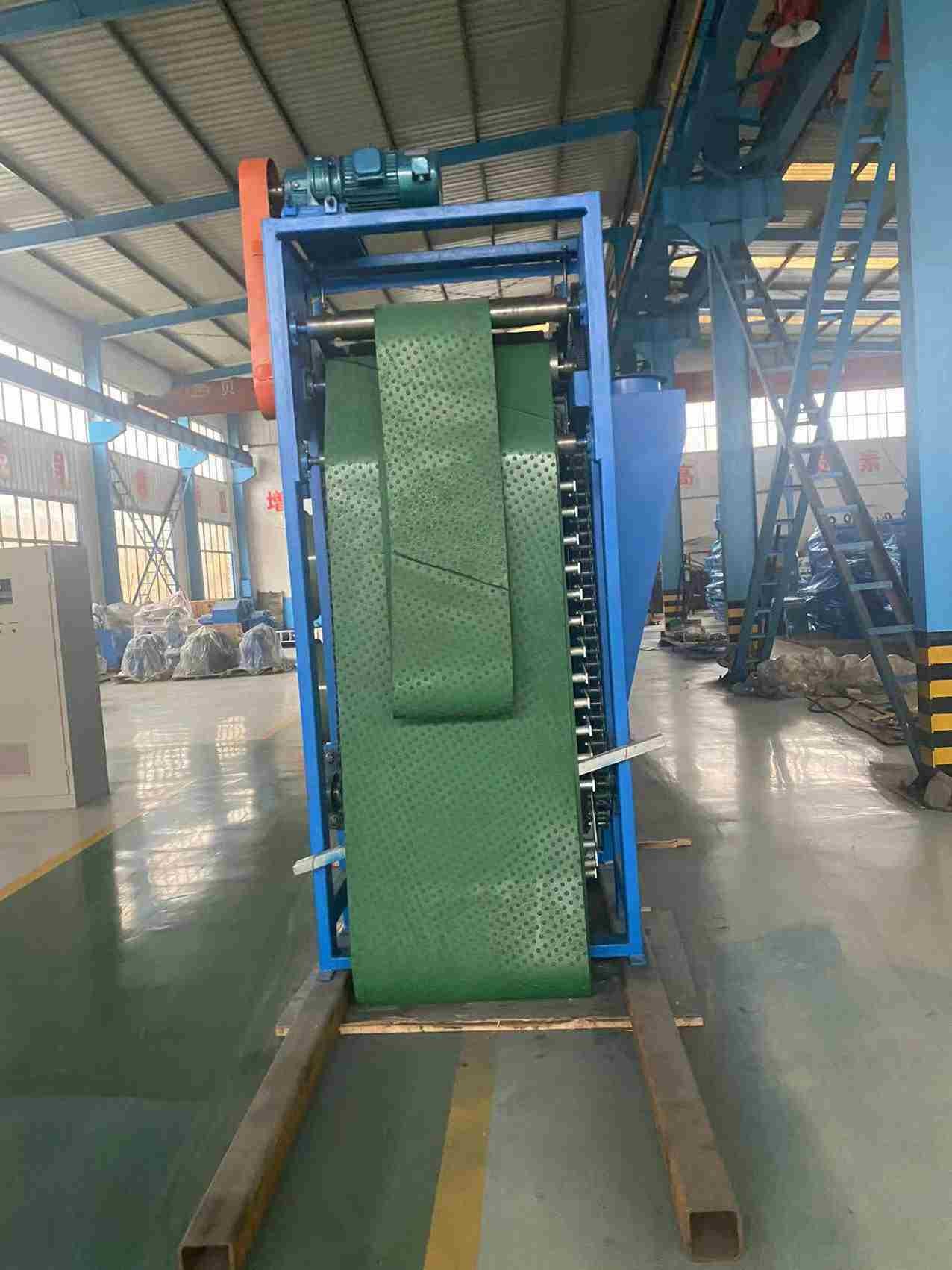

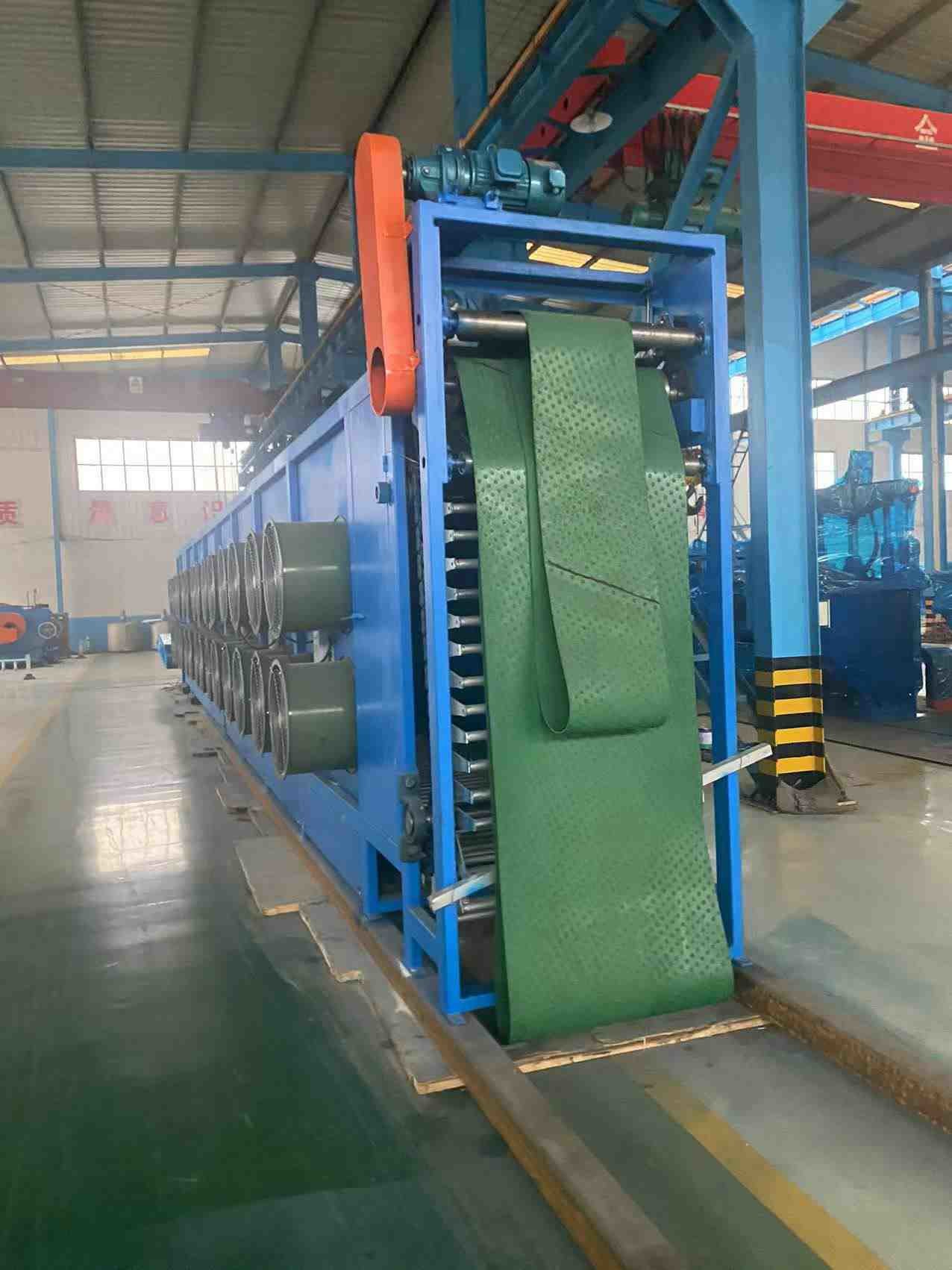

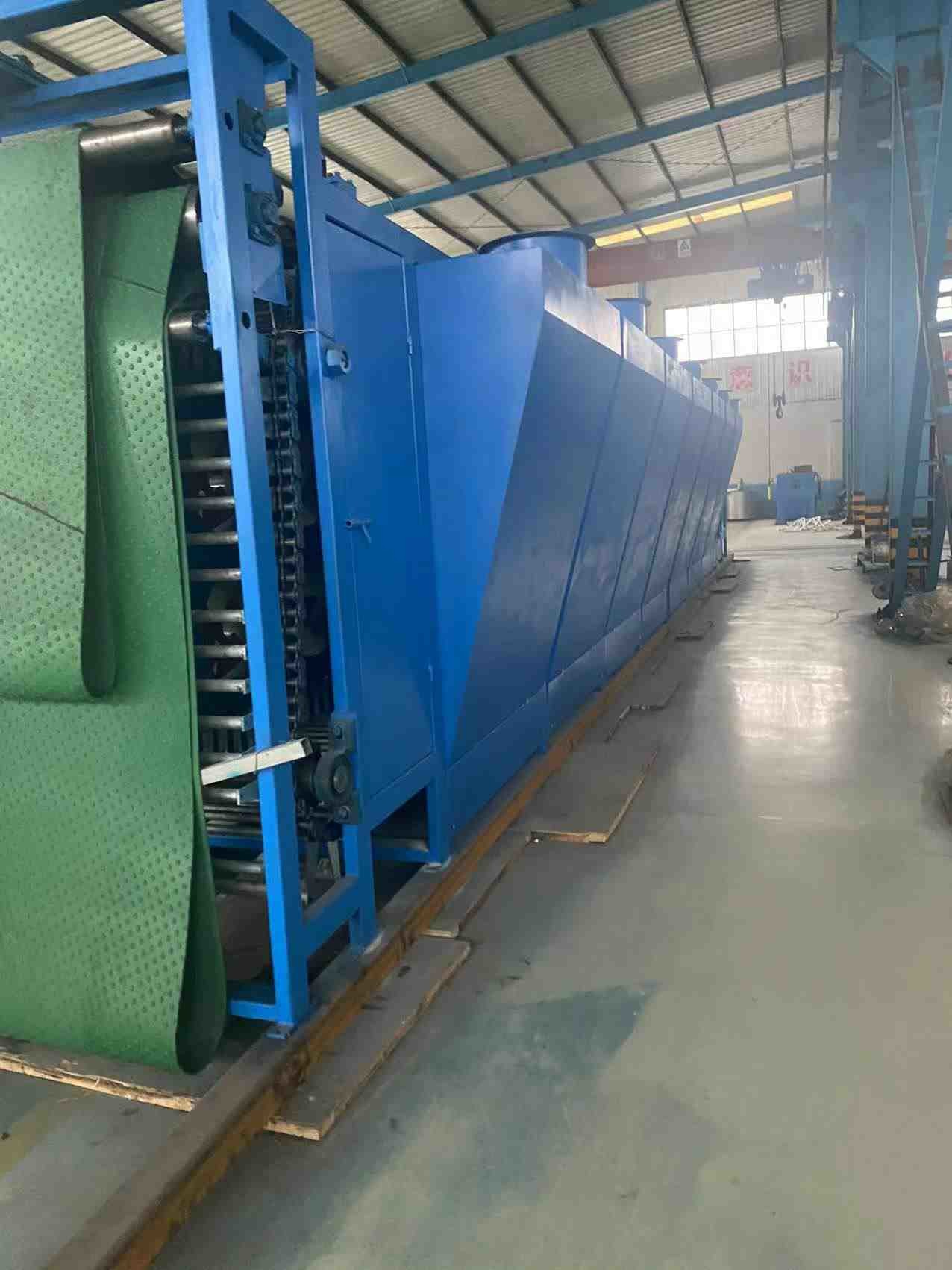

Machine de refroidissement de caoutchouc par lots de caoutchouc

Machine de refroidissement par lots pour la fabrication de tubes en caoutchouc

1Conditions de travail
1.1 Utilisation de l'équipement: le film est pressé, trempé, refroidi et séché, puis placé (manuellement) pour le processus suivant.

1.2 Environnement d'utilisation du matériel: altitude < 1000 m, température maximale de 40 °C, température minimale de 5 °C; humidité relative jusqu'à 95%.
1.3 alimentation électrique: AC380/AC220, 50 Hz;

1.4 Eau de refroidissement: température de l'eau 25±5°C; pression de l'eau 0,3-0,4 MPa; consommation: 6 m3/h.

1.5 Air comprimé: pression: 0,5 à 0,8 MPa, consommation: 0,3 m3/min

2. Portée de l'offre

2.1 Dispositif d'accès 1 jeu
2.2 1 jeu de pressage
2.3 1 ensemble de dispositif de plongée
2.4 Dispositif de fixation et de levage 1 jeu
2.5 1 ensemble de dispositifs de refroidissement par air
2.6 1 jeu de dispositif de pendule
2.7 Dispositif de commande pneumatique 1 jeu
2.8 Système de commande électrique 1 jeu
2.9 Fixation de boulons de raccordement pour pièces d'équipement 1 jeu

2.10 1 jeu de boulons d'expansion pour l'équipement de fixation
Description du champ d'application de la fourniture: le câble de la boîte de commande et le boîtier de commande électrique à l'intérieur de la machine sont sous la responsabilité du fournisseur;l'acheteur est responsable du câble principal et connecté au cabinet principalL'acheteur des conduites externes telles que les conduites principales d'eau et de gaz est responsable de leur raccordement à l'interface de la machine, y compris les vannes connectées.

3Principaux paramètres techniques
3.1 La largeur maximale du film est de 600 mm
3.2 épaisseur de film 6 ̊8 mm
3.3 Distance entre les tiges suspendues de 101,6 mm
3.4 La distance entre les tiges de colle suspendues supérieures et inférieures est d'environ 2500 mm.
3.5 hauteur maximale de film suspendu 2000 mm

3.6 La vitesse de déplacement de la tige de colle est de 0,23 à 2,2 m/min.
3.7 Puissance du moteur d'accès 1,5 kW
3.8 La vitesse linéaire maximale du film est de 35 m/min.
3.9 Ventilateur axial NO.5 0,75 kW

3.10 Nombre de ventilateurs 18 ensembles

3.11 La longueur totale de la ligne est d'environ 11 m.
3.12 Méthode d'installation Type de plancher

INTRODUCTION à l'entreprise

Qingdao SHENGHUALONG RUBBER MACHINERY a été créée en 1967, emploie plus de cinq cents personnes,
fabrication de machines à caoutchouc et de machines à stratifier.
En tant que fabricant de machines en caoutchouc, Hangsen possède plus de 50000 mètres carrés de terrain, avec un actif total de plus de 100 millions de dollars, plus de 500 employés et 60 ingénieurs mécaniciens,

La société est l'une des plus grandes entreprises privées spécialisées dans la production professionnelle de machines à caoutchouc.
Nous avons une fraiseuse de type portique de 8 mètres,
TK6913B Machine de forage et de fraisage CNC
TPX6213 Forage au sol
TPX6113 fraiseuse et perceuse
Centres d'usinage verticaux
Le tour CNC CY-K630
2.5 Tours verticaux à mètres et autres grands équipements de traitement avancés
Nous produisons principalement les machines suivantes.
Équipement de pneus radiaux
XK-660 Moulin à mélange ouvert de caoutchouc
machine de vulcanisation à double moule de 42 à 65,5 pouces
Machine de vulcanisation à moule unique de 75 à 105 pouces
Série de mélangeurs internes, série de broyeurs à mélanger du caoutchouc, série d'extrusion et de filtre
Machine de vulcanisation de plaques de tubes, de clapet, de tubes intérieurs
Ligne de recyclage des déchets de pneus
La ligne de récupération des feuilles de caoutchouc et ainsi de suite,
Nous pouvons également concevoir et fabriquer pour diverses machines et équipements en caoutchouc non standard selon les exigences des clients.
Notre société suit toujours le concept de marché de la demande du marché d'abord, le client d'abord.
Jusqu'à présent, nous avons exporté vers plus de 40 pays, jouissant d'une bonne réputation sur le marché mondial.
