415V 50HZ Ligne de recyclage des pneus usés du déchiqueteur de pneus en caoutchouc LP800

I MT/HOUR Rubber Shredder Machine Rubber Powder Line Waste Tire Recycling Line

Ligne de production de poudre de caoutchouc

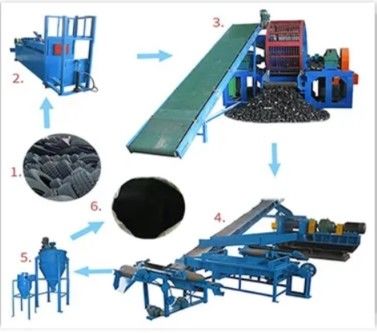

Pneu usé --- Machine à tréfiler --- Coupe-pneus -- Déchiqueteur de caoutchouc --- Machine de séparation de fil d'acier --- Séparation magnétique --- Poudre de caoutchouc

--séparateur de fibre.

1. Machine à tréfiler en acier--extraire le fil d'acier épais.

2. coupe-pneus - coupez les gros pneus en trois parties

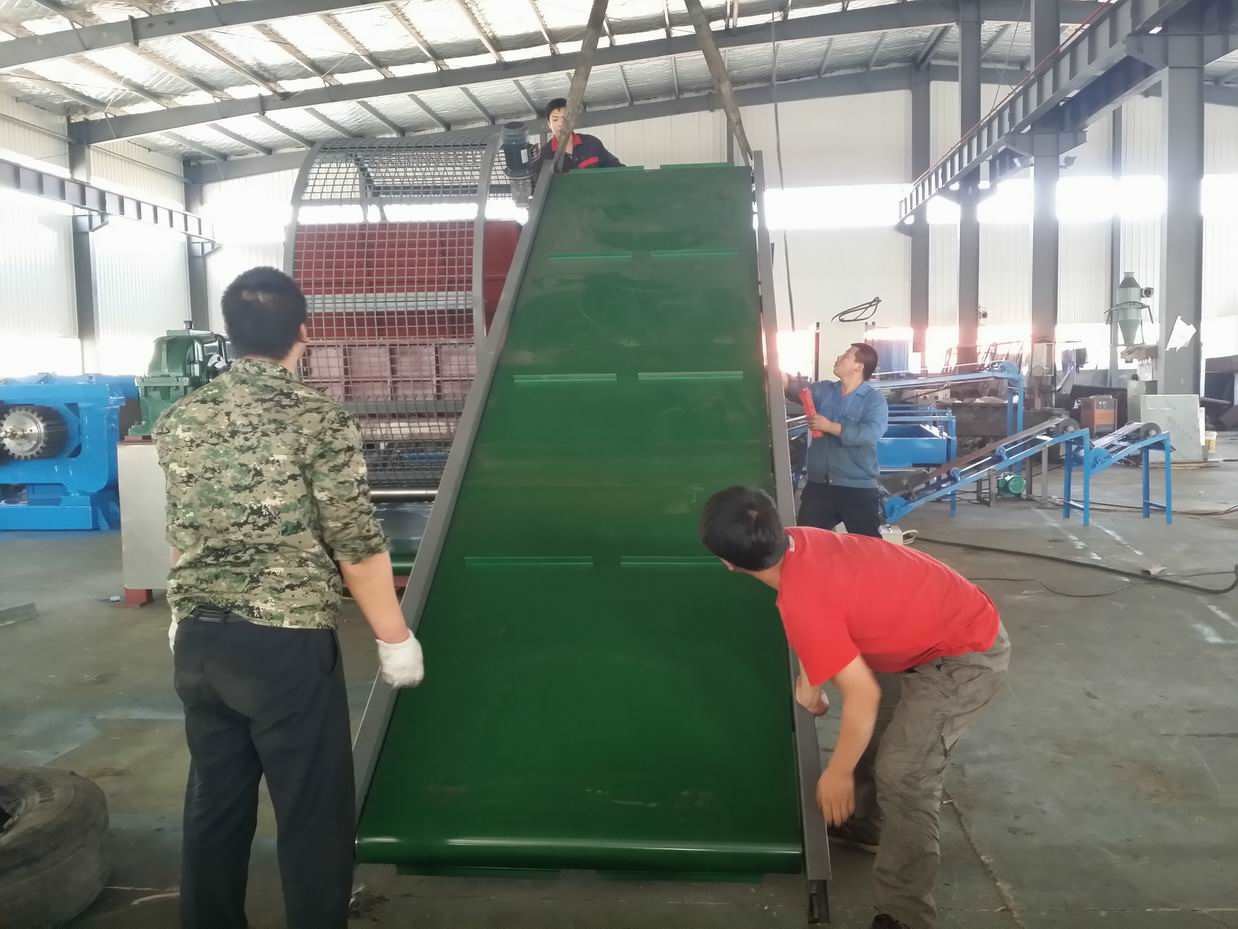

3. Convoyeur - Transportez le pneu vers le broyeur.

4. Broyeur à double arbre--cisaille le pneu en blocs de 5 à 10 cm ;

5. Système de recirculation--Pour contrôler la taille des lambeaux allant aux violeurs ;

6. Râpes - Réduit les lambeaux en copeaux de 15. 20 mm et libère l'acier du caoutchouc ;

7. Au-dessus de l'aimant de ceinture--Séparation de l'acier libéré des morceaux en caoutchouc ;

8. Conducteur vibrant--Transporte les morceaux en caoutchouc ;

9. Machine de granulation en caoutchouc - Réduction de la taille des copeaux en granulés de 1 à 4 mm et libération de la fraction textile pour la séparation du flux d'air.

10. Machine de broyeur --Poudre de caoutchouc de broyeur.

11. Unité centrale de dépoussiérage -- Enlevez la poussière et les particules fines du système et filtrez l'air avant de le renvoyer dans l'atmosphère.

Flux de travail :

1. machine à tréfiler
Un alliage dur est soudé sur la lame de coupe pour la rendre rigide et portable.
La machine est équipée d'étagères de sécurité pour empêcher efficacement les problèmes dangereux de se produire lors du décollement du talon du pneu. Le moteur,

le réducteur de vitesse et le châssis principal sont tous structurés de manière compacte comme un seul corps. La base de la machine est un cadre coulé complet, ce qui est pratique pour l'installation.

APPLICATION:
La machine est applicable pour enlever les anneaux en acier des talons de pneus.

Données techniques

Machine de découpe de pneus 2.QDJ-1200

.Caractéristiques

1.1 Taille globale (L × L × H): 2080 × 1000 × 2130 mm

1,2 Qté.de coupe: 4 pièces

1.3 Coup de fraise : près de 600 mm

1.4 Pression du cylindre : près de 12T

1.5 Pression d'huile de travail : 6,3 MPa

1.6 Pompe à huile : Débit 40 L/mi, pression 6.3Mpa

1.7 Qualité d'huile de travail : huile mécanique n° 32

1.8 Modèle de moteur : Y132M2-6, puissance : 7,5 --- 11 kW

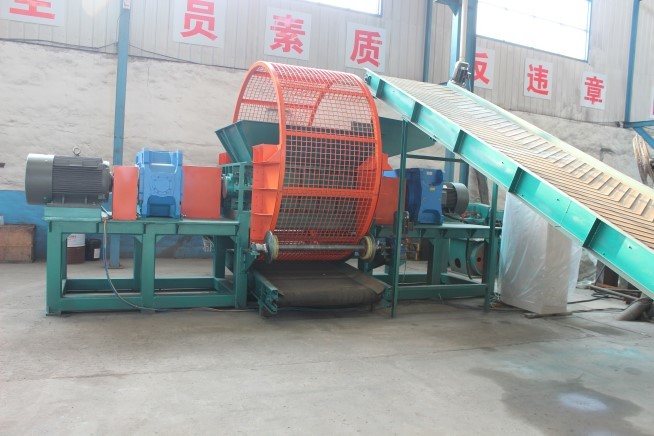

3. Déchiqueteuse de caoutchouc

Caractéristique
Cette machine a une structure compacte, une technologie de pointe, une faible consommation d'énergie, un rendement élevé, une salle de concassage avec une structure hors tension, facile à entretenir, etc. Le tamis à mailles a une structure de grille, laissant tomber des pièces avec une grande surface, est bon pour les pièces en caoutchouc.

1. avant-propos

Veuillez lire attentivement ce manuel avant d'installer l'équipement afin d'éviter des blessures inutiles et des dommages matériels pendant le fonctionnement.

Remarque : étant donné qu'il y a des lames tranchantes dans la machine, soyez prudent lorsque vous utilisez la machine, pour quelque raison que ce soit, l'unité principale doit être démarrée sans charge.

2. Description de l'appareil

La déchiqueteuse à double arbre SSJ-40130 est un nouveau type de déchiqueteuse fabriquée par Shenghualong Company, comprenant un couteau mobile (broche principale, corps de couteau mobile, entretoise, roulement), couteau statique, boîte de transport, support de boîte, système d'alimentation, système de décharge, système de criblage de blocs de matériaux, système d'alimentation, système de contrôle électrique, etc. Il présente les caractéristiques suivantes: faible vitesse, faible bruit, couple élevé, rendement élevé, etc. Il a une large gamme d'applications et convient à une production autonome ou assortie lignes.

3. Principaux paramètres techniques de l'équipement

3.1.Le diamètre de rotation du couteau mobile :φ480mm

3.2.Nombre de couteaux mobiles : 25 pièces

3.2.L'épaisseur du couteau mobile : 50mm

3.3.La vitesse de rotation du couteau mobile : 12r/min

3.4.Puissance moteur : 55+55Kw

modèle 3.5.reducer : ZSY-400-80

3.6.chambre de broyage longueur × largeur : 1340 × 1115 mm

3.7.Cage rotative : Φ2600×1260/50×50

3.7.Longueur × largeur × hauteur de l'unité principale : 6430 × 2600 × 3130 mm

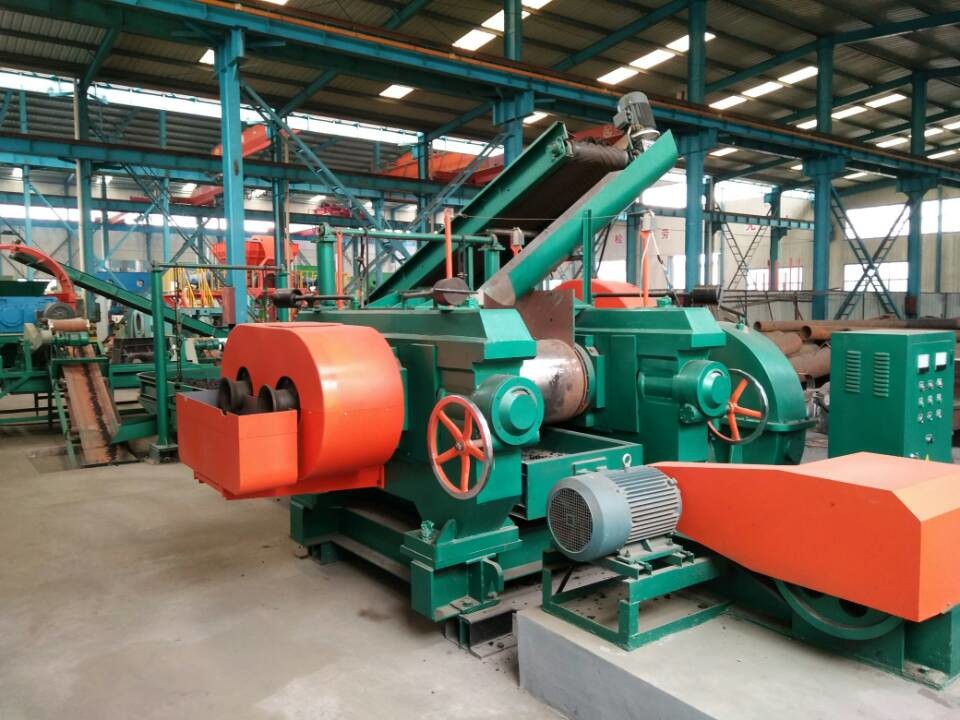

4 .Rubber Crusher: C'est la machine principale de recyclage des pneus usés

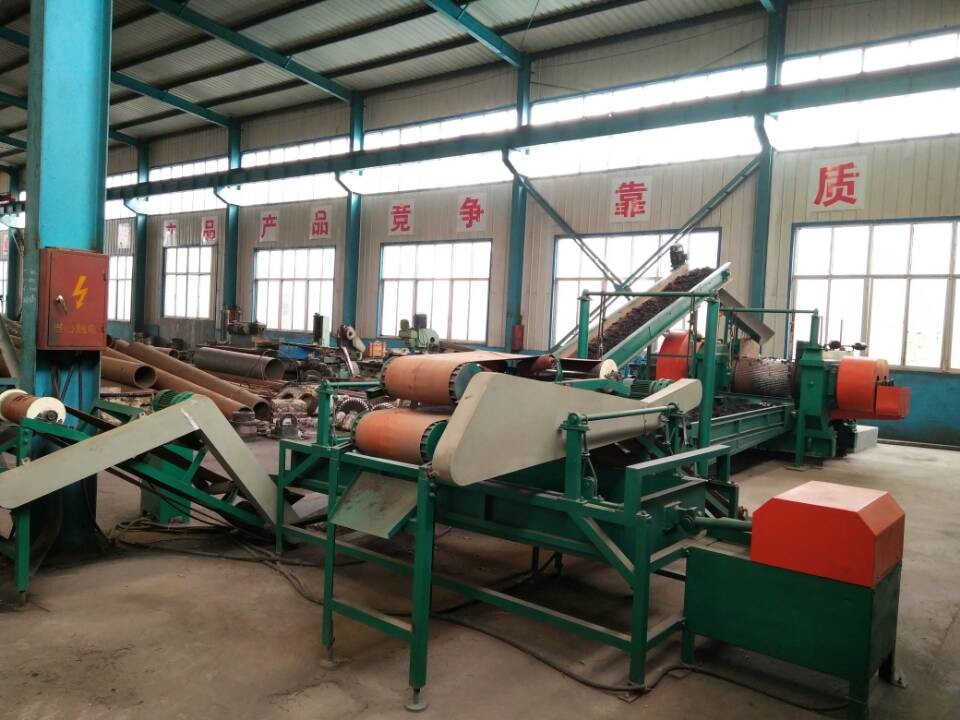

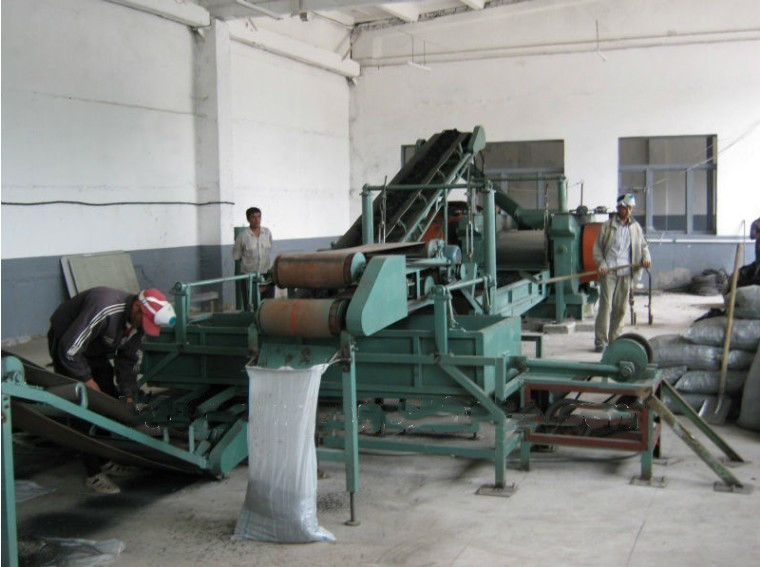

5. Chaîne de production de granulateur de caoutchouc

​

séparateur 6.fiber

Spécifications techniques principales

1).Turbine: Le diamètre de la pale du ventilateur est de φ1100 mm et le nombre est de 8 pièces.

2).Taille de la coque de la roue : la partie du corps de l'équipement est de φ1 600 mm et la hauteur totale de l'équipement est d'environ 3 400 mm.

3).Vitesse de broche : 377 (et 464) tr/min.

4).Moteur principal : JQ2-52-6 5,5 kW 760 tr/min.

5).Tours d'alimentation : 29 tours par minute.

6).Moteur d'alimentation : JW092—4 0,4 ​​kW 1370 tr/min

3. Caractéristiques

Le principe de la séparation de l'air est basé sur la différence de poids entre la fine poudre de caoutchouc et les brins de fibres mélangées.Sous l'action du flux d'air, différentes forces ascendantes sont générées.Sur la base de cette différence, le dispositif de séparation est conçu de sorte que ces deux matériaux puissent être séparés et se déposer à différents endroits pour atteindre l'objectif de séparation.

FAQ

I : Pourquoi nous choisir ?

l.Plus de 30 ans d'histoire de l'usine SHENGHUALONG.

6-8 ans d'expérience dans la vente à l'étranger, plus d'efficacité et de professionnalisme.Les ingénieurs d'outre-mer desservent plus de 30 pays.

2.ISO : 9001, CE, approbation de certification BV.

3. Service opportun, promesse de donner une solution dans les 12 heures, garantie sans problème au client.

4. Date de livraison courte, pas de retard.Acceptez la commande urgente pour une expédition rapide.

Q2 : qu'en est-il de la date de livraison ?

Ce sera en fonction de la quantité de machines.Normalement, les machines seront expédiées dans les 20 à 30 jours suivant l'obtention du dépôt, sans délai.

Acceptez la commande urgente pour une expédition rapide.

Q3 : Quelle est la déclaration de garantie ?

Nous garantissons que tous les produits que nous fabriquons sont exempts de défauts de matériaux et de fabrication.Dans le cadre d'une utilisation normale d'une période de 12 mois ou 36 mois après la date de l'achat initial.

Et nous avons un service après garantie : support technique vidéo, support en ligne, pièces de rechange vous seront proposées.

Q4 : qu'en est-il du service d'outre-mer ?

Nous organiserons des travaux d'installation et de formation à l'étranger si le client en a besoin.Le client doit payer l'hébergement, les billets et le salaire.
