chaîne de production en caoutchouc de poudre du pneu 7.5Kw de machine en caoutchouc de défibreur CE d'OIN

Ligne en caoutchouc pneu de poudre de machine en caoutchouc du défibreur LP-1200 de déchets réutilisant la ligne

Chaîne de production en caoutchouc de poudre instruction

1. machine de tréfilage
L'alliage dur est soudé sur la lame de coupure pour la rendre rigide et portable.
La machine est équipée des étagères de sécurité pour empêcher effectivement les questions peu sûres de se produire en cours de perle de pneu épluchant outre du moteur, le ralentisseur et tout le cadre principal sont de manière compacte structuré ensemble en tant qu'un corps. La base de la machine est un cadre moulé complet, qui est commode pour l'installation.

APPLICATION :
La machine s'applique pour enlever les anneaux en acier des perles de pneu.

Données techniques

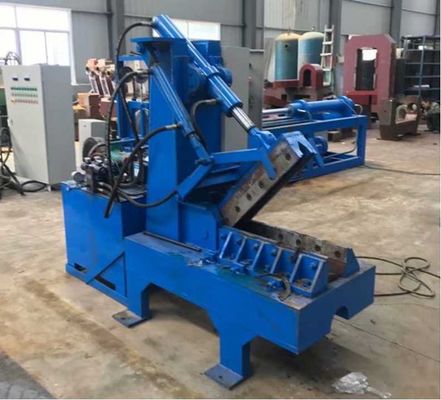

Découpeuse du pneu 2.QDJ-1200

Caractéristiques

1,1 taille globale (L×W×H) : 2080×1000×2130mm

1,2 quantités. du coupeur : 4pieces

1,3 course de coupeur : presque 600mm

1,4 pression de cylindre : presque 12T

1,5 pression d'huile fonctionnante : 6.3Mpa

1,6 pompe à huile : Écoulement 40 L/mi, pression 6.3Mpa

1,7 catégorie fonctionnante d'huile : Huile mécanique de no. 32

1,8 modèle de moteur : Y132M2-6, puissance : 7,5---11kW

La découpeuse QDJ-1200 se compose principalement de moteur électrique, pompe de palette, valve s'inversante électromagnétique, soupape de sécurité, cylindre fonctionnant d'huile, canalisation hydraulique, parenthèse de cylindre d'huile, coupeur, cadre de machine et ainsi de suite.

Le cylindre d'huile adopte le cylindre d'huile hydraulique de fonctionnement de norme de HSG, le cadre est soudé avec de l'acier de haute qualité de section, et le coupeur est fait d'acier d'outil spécial, qui est soumis à un traitement thermique et a une dureté de HRC60-64. Le circuit hydraulique est placé derrière le cadre de coupeur, qui rend la structure plus compacte.

Quand le travail, manuellement l'endroit les pneus qui doivent être traités tout près, et le fil d'anneau doit être disposé à l'avance, afin de protéger le coupeur.

assurez-vous qu'il est placé à plat et d'une manière ordonnée, presse le bouton de travail pour faire la chute de cylindre lentement et pour découper le pneu. S'il doit être divisé en plus petits blocs de colle, l'opération de cycle d'action.

3. Principe de contrôle hydraulique

Le circuit hydraulique de la découpeuse QDJ-1200 est relativement simple. Le principe du circuit hydraulique se compose de pompe de palette, de soupape de sécurité et de valve s'inversante électromagnétique. En travaillant, les débuts de pompe de palette, et l'huile accède la valve s'inversante par la soupape de sécurité. Des composants électriques tels que des boutons et des commutateurs de voyage sont employés pour commander l'électro-aimant sur la valve s'inversante, de sorte que le piston sur le cylindre d'huile puisse déplacer ascendant ou de haut en bas. En raison de l'utilisation de la quatre-direction à trois positions de type m renversant la valve, quand le couteau de coupe cesse le déplacement, la sortie d'huile par les retours de pompe à huile directement au réservoir de stockage de pétrole par la valve s'inversante, et le circuit d'huile entre la chambre supérieure et la chambre inférieure du cylindre est découpée (par la vanne électromagnétique) de sorte que l'huile maintenir dans le cylindre, ceci augmente la sécurité de la machine (le coupeur est fermement fixé en certaine position dans le cylindre de sorte qu'il ne tombe pas et ne blesse pas des personnes dues à son propre poids ou à d'autres raisons).

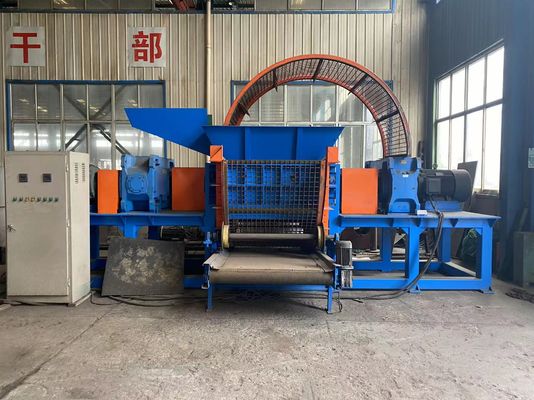

machine du défibreur 3.rubber

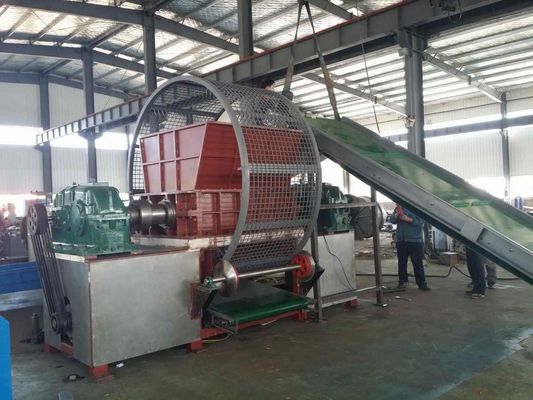

Le défibreur du double-axe SSJ-40130 est un nouveau type de défibreur fait par notre société, incluent le couteau mobile (axe principal, corps mobile de couteau, entretoise, incidence), le couteau statique, le système de transport de boîte, de parenthèse de boîte, d'alimentation, le système d'évacuation, le système de criblage matériel de bloc, le système d'alimentation, le système de contrôle électrique, etc. Il a les caractéristiques du couple à vitesse réduite, à faible bruit, élevé, du rendement élevé, etc. Il a un large éventail d'applications et convient aux lignes de production autonomes ou assorties.

Le défibreur d'axe du double SSJ-40130 utilisent deux rouleaux de couteau, on tourne dans le sens horaire et l'autre tourne dans le sens contraire des aiguilles d'une montre. Les deux rouleaux de couteau tournent relativement à l'un l'autre. Après que la matière première écrive le silo, la larme de deux rouleaux de couteau, coupe, et se serrent pour déchiqueter le matériel. Quand le matériel est déchiqueté et rencontre les matériaux durs ou les matériaux de blessure, le rouleau deux s'inversera, poussera le matériel hors de la gamme d'action du rouleau de couteau, et puis formera une rotation en avant, permettant au matériel de réintroduire la gamme d'action du rouleau de couteau, formant l'extrusion répétée et déchirant, afin de réaliser le but de déchirer complètement le matériel. La lame de l'équipement est faite de 42CrMo forgé en acier par le traitement thermique, qui a la résistance à l'usure élevée, la durée de vie de dureté, forte et longue élevée, et peut être sans interruption coupée dans la production. L'équipement convient à déchiqueter les pneus de rebut de ≤1200mm (tout acier y compris, semi-acier, et pneus de polarisation, note : les deux anneaux en acier du pneu doivent être retirés à l'avance) pour déchiqueter le pneu entier. Quand l'équipement est en fonctionnement le fonctionnement normal, on l'interdit de mettre des objets ou des pierres en métal dans l'équipement. Si vous devez déchiqueter d'autres articles, afin d'empêcher des dommages aux équipments, contactez svp Shenghualong ou le vendeur avant opération.

Afin d'empêcher des dommages à l'équipement, l'entretien de l'équipement doit être effectué par des professionnels.

Pour empêcher le dommage corporel et les dommages à la machine, l'entretien de machine a besoin de personne experte, et devrait porter les gants protecteurs quand modifier des lames.

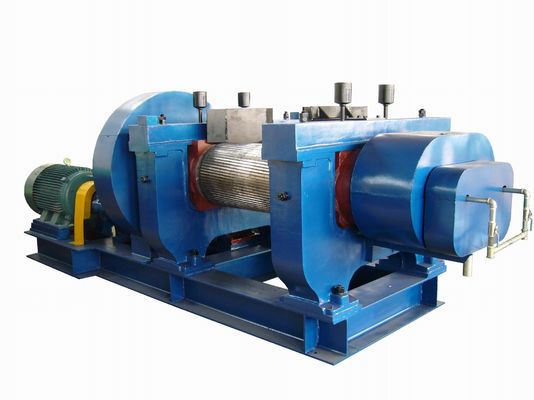

4. Broyeur en caoutchouc : C'est le pneu de rebut réutilisant la machine principale

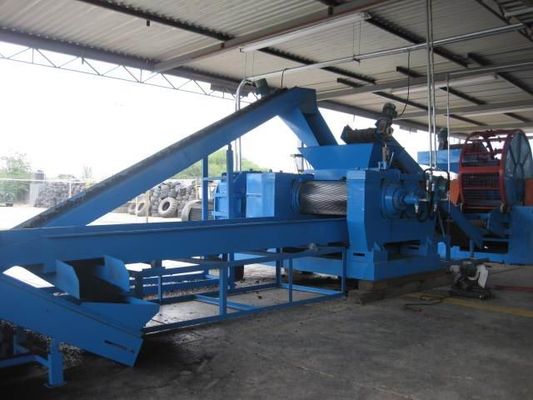

5. Chaîne de production en caoutchouc de granulatoire

seperator 6.fiber

Spécifications techniques principales

1). Roue à aubes : Le diamètre de la pale de ventilateur est φ1100 millimètre, et le nombre est 8 morceaux.

2). Taille de coquille de roue : la partie du corps d'équipement est φ1600 millimètre, et toute la taille de l'équipement est environ 3400 millimètres.

3). Vitesse d'axe : 377 (et 464) T/MN.

4). Moteur principal : JQ2-52-6 5.5kw 760rpm.

5). Révolutions de conducteur : 29 révolutions par minute.

6). Moteur de conducteur : JW092-4 0,4 kilowatt 1370 t/mn

ÉLECTRIQUE

Écoulement de fonctionnement :

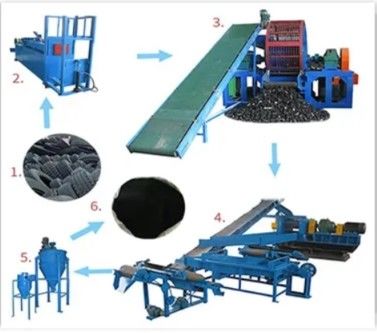

Pneu de rebut---Machine de tréfilage---coupeur de pneu--Défibreur en caoutchouc--- Fil d'acier séparant la machine---séparation magnétique ---Poudre en caoutchouc

--seperator de fibre.

1. Machine en acier de tréfilage--extrayez le fil d'acier épais.

coupeur 2.tire--coupez les grands pneus en trois parts

3. Convoyeur-transport le pneu au défibreur.

4. défibreur de Jumeau-axe--Cisaille le pneu dans des blocs de 5 - de 10cm ;

5. Système de recyclage--Pour commander la taille des lambeaux allant aux rapers ;

6. Raspers-réduisez les lambeaux dans 15. puces de 20mm et libérez l'acier du caoutchouc ;

7. Au-dessus de l'aimant de ceinture--Séparation d'acier libéré des puces en caoutchouc ;

8. Conducteur vibratoire--Transporte les puces en caoutchouc ;

9. Machine en caoutchouc de granulatoire--Taille la réduction des puces aux granules de 1-4mm et libère la fraction de textile à la séparation de circulation d'air.

10. Machine de broyeur --Poudre en caoutchouc de broyeur.

11.Central dépoussiérant l'unité--Enlevez la poussière et les fines du système et filtrez l'air avant de le renvoyer à l'atmosphère.
