xDétails sur le produit
| Matériel | Acier moulé | Couleur | Bleu, vert |
|---|---|---|---|
| Largeur de ceinture | 800mm | Structure | Acier |
| Épaisseur totale | 20mm | taille de presse | 1200x2500mm |
| Warantee | 1 an | Certificat | CE, OIN |
| Mettre en évidence | presse 16Mpa de vulcanisation,Chaîne de production en caoutchouc de bande de conveyeur de presse,Chaîne de production en caoutchouc de vulcanisation de bande de conveyeur |
||
Description de produit

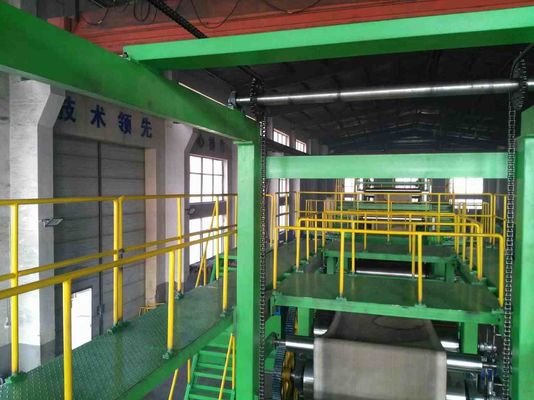

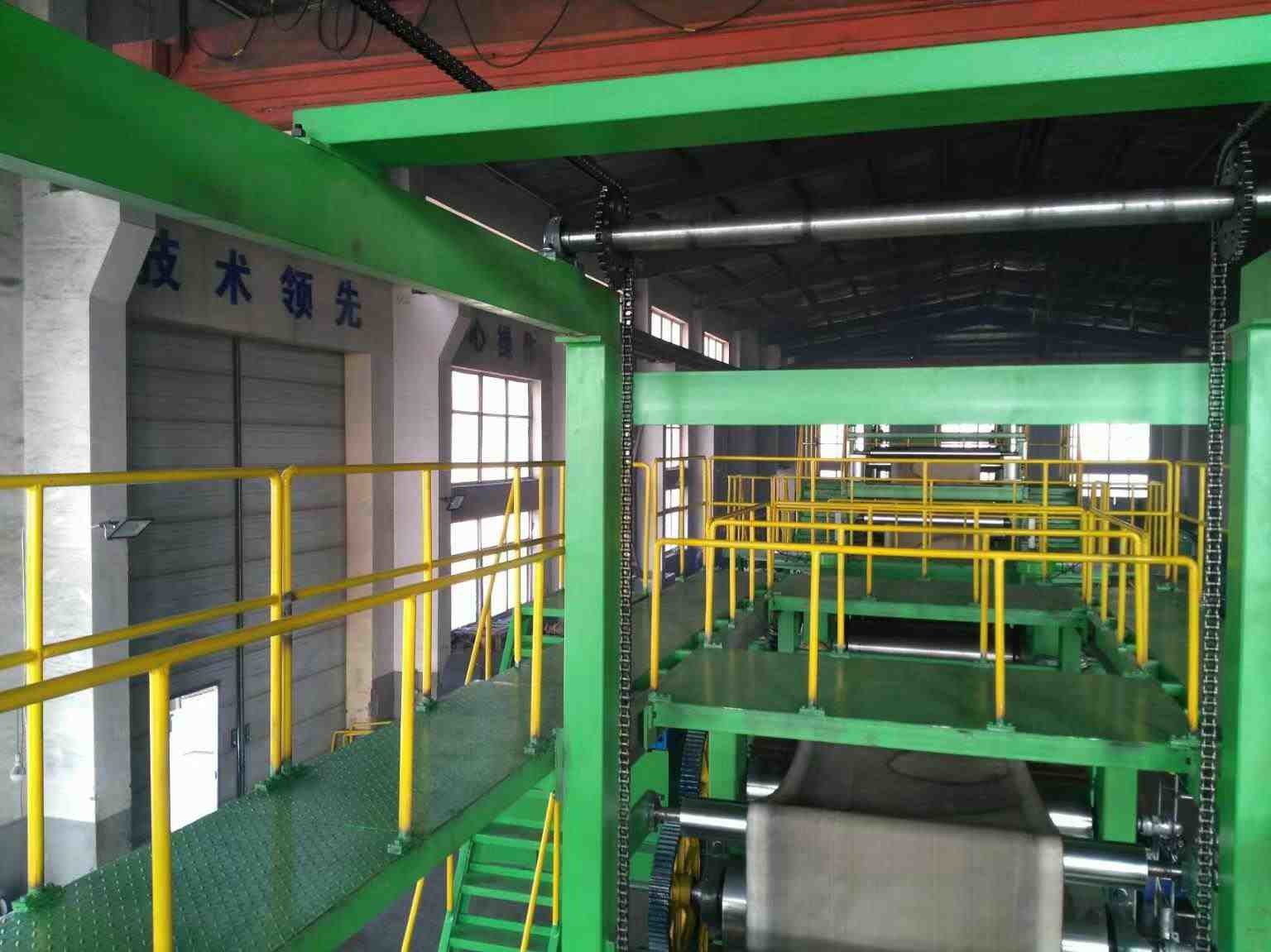

Chaîne de production en caoutchouc de bande de conveyeur
ligne de vulcanisation en caoutchouc chaîne de production à la machine de presse de bande de conveyeur de production

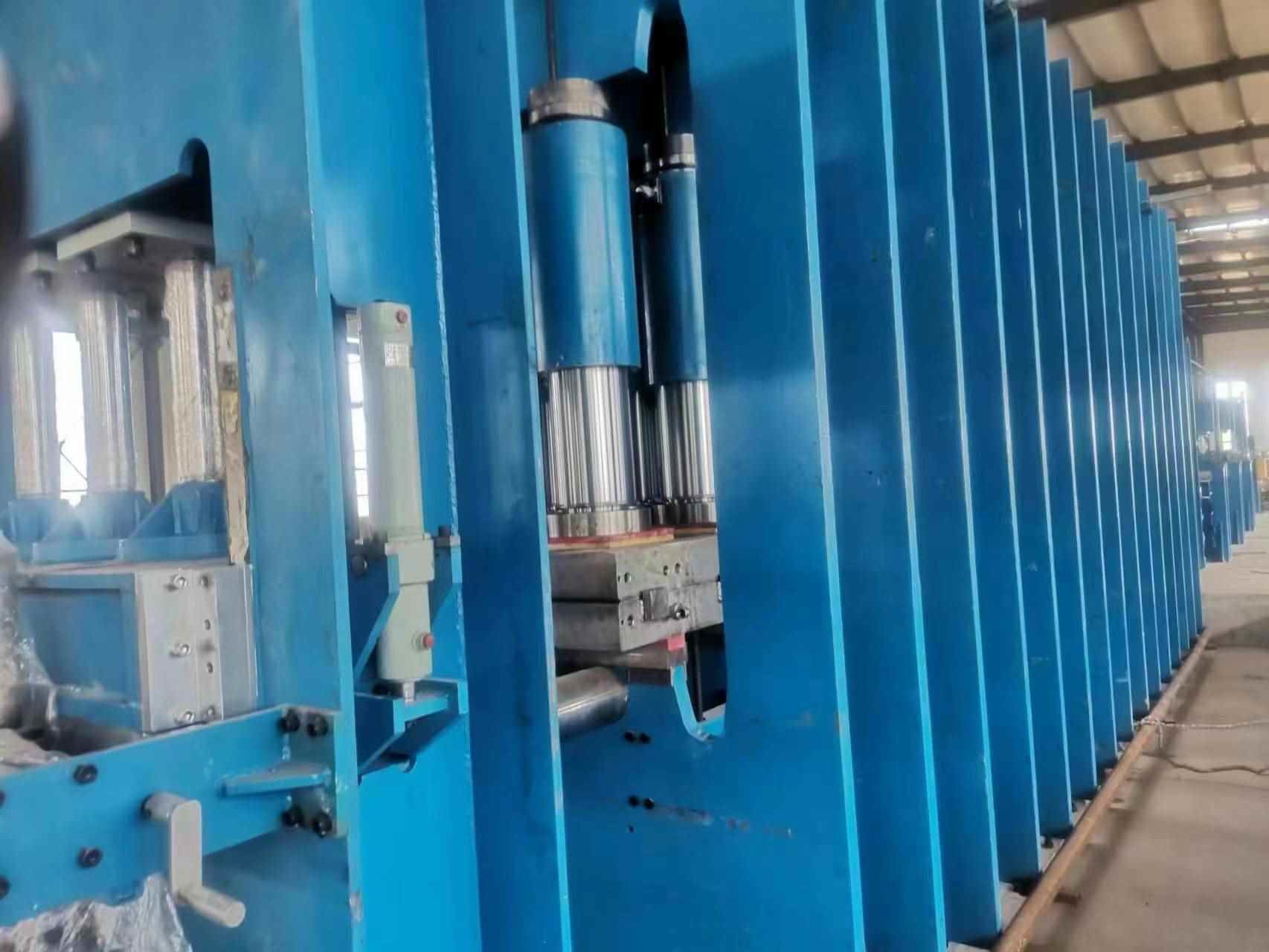

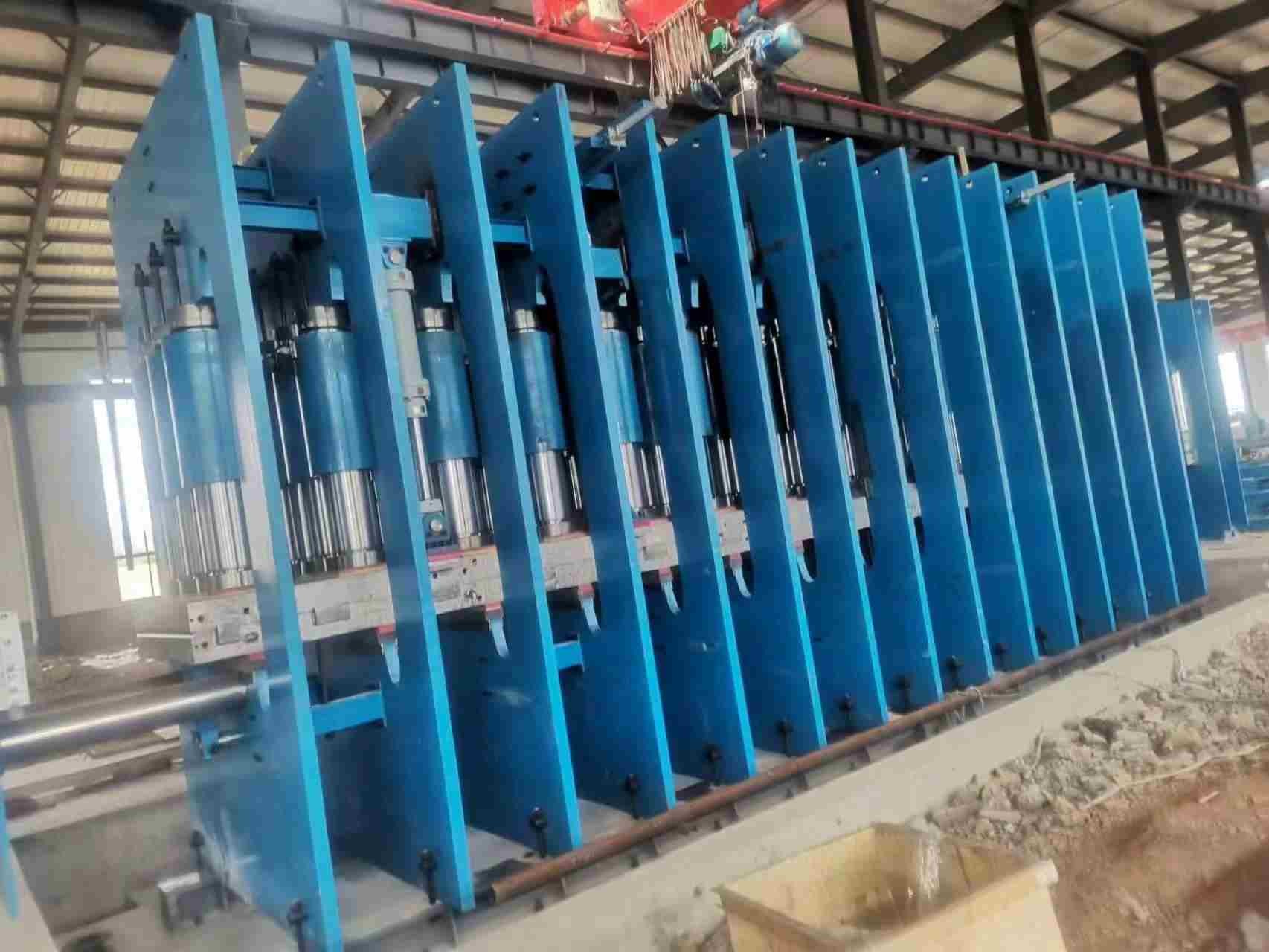

1, machine de vulcanisation en caoutchouc de presse de bande de conveyeur
| Type | XLB-Q1200x2500x1/10.00MN |
| Fixage de la force | 10.00MN |
| Pression hydraulique fonctionnante | 16Mpa |
| Taille de plat chaud | 1200x2500x67mm |
| Pression d'unité de superficie | 33kg/cm2 |
| Couches fonctionnantes | 1 couche |
| Course de piston | 300mm |
| Diamètre de piston | 360mm |
| Quantité de piston. et matériel | 6 ensembles, fonte effrayante |
| Quantité de cylindre hydraulique. et matériel | 6 ensembles, fonte nodulaire |
| Distance entre le plat chaud | 300mm |
| Mode de chauffage | Électrique (huile de conduction) |
| Puissance de moteur principal | Moteur à haute tension 7.5KW*2 de basse tension du moteur 11KW*1 |
| Élément de cachetage | 12 ensembles (ensembles, accessoires principaux de machine 6 6 ensembles) |
| Vitesse étroite de moule | 15mm/s |
| Vitesse ouverte de moule | 13mm/s |
| Structure | Type de vue |
| Méthode de contrôle | Contrôle de PLC, clse automatique et moule ouvert, échappement automatique |
| Taille globale | 4250*2500*4350 |
| Poids | Presque 36T |
2, paramètres techniques de 1. machine principale : Vulcanisateur de ceinture en caoutchouc de XLB-Q1400X3000/13.00MN
| 1. | Type | XLB-Q1400*3000/13.00MN |
| 2. | Fixage de la force | 13.00MN |
| 3. | Pression d'unité de superficie | 3.0Mpa |
| 4. | Taille de plat chaud | 1400*3000*76mm |
| 5. | Distance entre le plat chaud | 300mm |
| 6. | Diamètre de piston | 400mm |
| 7. | Course de piston | 300mm |
| 8. | Pression hydraulique fonctionnante | 17.0Mpa |
| 9. | Quantité de cylindre. | 6 morceaux |
| 10. | Vitesse en mouvement de plat chaud |
Augmentation : ≥15mm/s Vers le bas : 13mm/s |
| 11. | Mode de chauffage | Huile de la chaleur de vapeur (ou de transfert de chaleur) |
| 12. | La gamme de refroidissement du plat chaud | Admission : 200mm, débouché : 100mm |
| 13. | Puissance de moteur de pompe de basse pression | 2×11kw |
| 14. | Puissance à haute pression de moteur de pompe | 15kw |
| 15. | Poids | 45000KG |
3,1 pièce de réceptrice de tissu du dispositif de déroulement (un ensemble)
| Réducteur | Modèle XW-4 |
| Moteur 1.5KW | Modèle Y100L-6 |
| La vitesse maximale de la bobine | 50r/min |
3,2 dispositif de traction (un ensemble pour chaque avant et arrière)
| ZQ-réducteur | Modèle ZQ35 |
| Diamètre et longueur utile de rouleau de traction | Ф220 1400 |
| Vitesse linéaire de traction | 16m/min |
3,3 bénédiction et dispositif d'étirage (un ensemble pour la bénédiction avant, arrière et moyenne)
| Fixage du cylindre |
Diamètre : Ф200mm Course : 200mm Quantité : 2 |
| Fixage de la force | 1.0MN |
| Pression d'huile fonctionnante | 16.0MPa |
| Étirage du cylindre |
Diamètre : Ф200mm Course : 400mm Quantité : 2 |
| Force de tension totale | 1.0MN |
3,4 dispositif de enroulement (un ensemble)
| Moteur |
Modèle Y160L-8 Puissance : N=5.5kw Vitesse tournante n=720r/min |
| Réducteur | Modèle ZQ35 |
| Petit pain de réceptrice |
Diamètre Ф320 de petit pain Ligne vitesse 12.2m/min |
| Largeur maximum de bande | 1400mm |
3,5 machine de réparation (une)
| Moteur | Puissance : N=3kw |
| Double pompe | Écoulement évalué 100L/min de basse pression |
| Diamètre de plongeur | Ф340mm |
| Course de plongeur | 300mm |
| Nombre de cylindres hydrauliques | 2 |
| Caractéristiques de plat chaud | 1400×800×60 |
3,6 circuit hydraulique auxiliaire
| Moteur | Puissance N=11kw |
| Modèle axial de pompe |
63YCY Pression préréglée P=25MPa |
| Pression réelle de travail | 16.MPa |
Poids auxiliaire : 34000Kg
